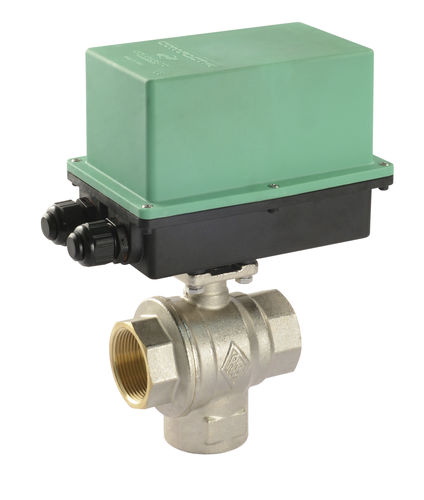

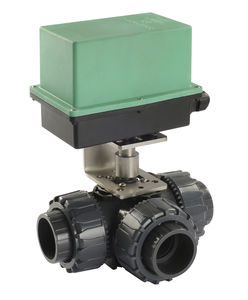

Atuador de válvula motorizado DY series

90°CC

DIAMANT DC ATUADOR ISO 5211 CONEXÃO AQUECIMENTO / ARREFECIMENTO / USO INDUSTRIAL Alimentação CA/CC com 2 micro interruptores extra Actuador ALL-IN-ONE para 3 pontos sem relé ou 2 pontos com ligação de relé Protecção de classe: IP67 Tempo de operação: 30 seg. para rotação de 90° - 22Nm Ligação ISO 5211 F03-F05 q 9-11 Diamant: 12V DC e Diamant: 24V DC válvulas motorizadas são utilizadas com corrente contínua suppty. Uma característica importante (a sua natureza é a capacidade de alcançar altos binários de apanha e operar muito rapidamente. Em particular, elas são amplamente utilizadas para a regulação e interceptação de fluidos: sistemas de automação em embarcações sistemas de automação em veículos civis e industriais sistemas industriais em geral que utilizam fluidos quentes e frios Sistemas que utilizam energia alternativa sistemas de automação em geral sistemas zootécnicos As figuras mostram o diagrama wihng do atuador com um dispositivo de controle 2-POINT ON/OFF. O diagrama de cablagem é mostrado aberto e fechado. respectivamente. A alimentação de tensão através do terminal 2 fecha a válvula (fecho eléctrico automático): a alimentação através do terminal 3. abre também a válvula. terminal 1: polaridade négativa (DC) ou fase 1 (AC); terminal 2: polaridade positiva (DC) ou fase 2 (AC) para fechamento; terminal 3: polaridade positiva (DC) ou fase 2 (AC) para abertura.
