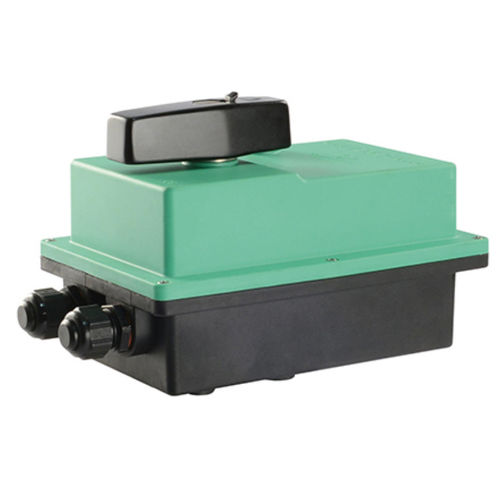

Atuador de válvula motorizado UY series

90°

UNIVERSAL PRO ATUADOR ISO 5211 CONEXÃO UTILIZAÇÃO INDUSTRIAL Actuador ALL-IN-ONE para 3 pontos sem relé ou 2 pontos com ligação de relé Protecção de classe: IP67 Tempo de operação: 55 seg. para rotação de 90° - 40Nm Tipo protegido, cancelamento manual de emergência, 2 micro interruptores extra ACESSÓRIOS MEDIANTE SOLICITAÇÃO - Espaçadores de isolamento com e sem abertura manual (ver secção "Corpos de válvula"). - Resistência anti-condensação, para evitar o risco de condensação no interior do atuador. - Versão 60 Hz. As figuras mostram o diagrama elétrico do atuador com dispositivo de controle 2-POINT ON/OFF. O diagrama de cablagem é mostrado aberto e fechado. respectivamente. O fornecimento de energia através de uma fase através do terminal 2 provoca o fechamento da válvula (fechamento elétrico automático); o fornecimento de energia através do terminal 3. também provoca a abertura da válvula. As figuras mostram o diagrama wihng do atuador com dispositivo de controle 3-POINT ON/OFF. O diagrama de cablagem é mostrado aberto e fechado. respectivamente. Quando a fase flui através do terminal 3. a válvula abre: pelo contrário. quando a fase flui através do terminal 2. a válvula fecha.
