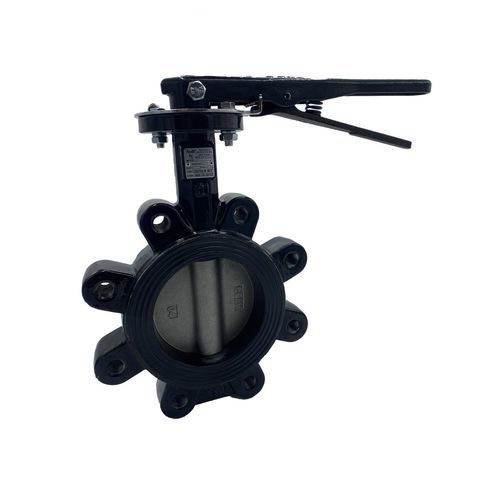

Válvula borboleta LD151

manualpara água potávelpara água de refrigeração

Visão geral do produto
As válvulas borboleta LD151 (lug) e WD151 (wafer) em ferro dúctil da Apollo são projetadas para aplicações industriais, comerciais e sistemas HVAC/mecânicos. Disponíveis nos tamanhos de 2" a 24" (LD151 lug: 2"–24"; WD151 wafer: 2"–12"). Compatíveis com flanges ANSI 125# e 150# e com placa superior ISO 5211 para montagem direta de atuadores pneumáticos e operadores de engrenagem. Conformes a MSS SP-67 e API 609; LD151 (3"–24") atende aos requisitos AWWA C-504. Adequadas para serviço de extremidade de linha bidirecional até a pressão nominal.

Aplicações

• Aquecimento (HVAC)
• Circuitos de refrigeração
• Água potável

Dimensões (valores selecionados)
d1: 469,9 mm
DN1: 8"
l1: 32 mm
d2: 610,1 mm
DN2: 8"
l2: 32 mm
M1: 63 mm
M2: 356 mm
H: 289 mm
h1: 45 mm
Y: 45 mm
V: 244 mm

Informações do produto
artigo: Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
número do artigo com gtin: LD15108SE11 (00191988183011)
número do produto com gtin: LD15108SE11 (00191988183011)
fabricante: Aalberts integrated piping systems Americas, Inc. (Apollo)
grupo de itens: LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
tamanho: 8"
peso: 43,5 lb

Características

• cor: preto
• materiais: corpo em ferro dúctil (ASTM A536 65-45-12)
• acabamento: nenhum
• forma: reta
• tipo de conexão: lug
• vedação: EPDM

Técnico

• pressão máxima de operação (líquido): 200 psi
• temp. mínima do meio: 32 °F
• temp. máxima do meio: 200 °F

Geral

• grupo de produto: válvulas (EPDM)
• classe ETIM: EC010910 Válvula borboleta
• país de origem: Tailândia
• marca: Apollo
• série: LD151
• tipo de produto: LD151
• unsps: 40141619

Características / Especificações técnicas

• Número do artigo: LD15108SE11
• GTIN / EAN: 00191988183011
• Tamanho (diâmetro nominal): DN 200 (8")
• Peso: 43,5 lb
• Material do corpo: Ferro fundido (ASTM A536 65-45-12)
• Material do disco: Aço inoxidável
• Material do eixo: Aço inoxidável
• Vedação primária do eixo: Borracha nitrílica (NBR)
• Assento / vedação: Borracha EPDM
• Pressão máxima de operação (líquido): 200 psi
• Intervalo de temperatura do meio: 32 °F a 200 °F
• Tipo de conexão: Lug
• Diâmetro externo da tubulação todas as conexões: 469,9 mm (18,5")
