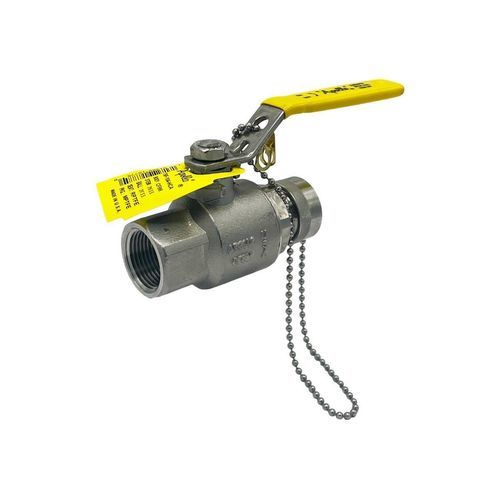

Válvula de esfera 76F10XHCA

de alavancapara água potávelpara vapor

Nome do produto
Apollo Válvula de esfera em aço inox 2 peças passagem total - tampa para mangueira

Grupo
group: 76F10XHCA

Fabricante
Aalberts integrated piping systems Americas, Inc. (Apollo)

Aplicações

• água potável
• vácuo
• vapor

Segmentos

• serviços públicos

Aprovações

• NSF
• CSA B356
• CRN

Sortimento
Item code | Tamanho | Dimensões | Peso | Embalagem | GTIN + UPC
76F103HCA | 1/2" | 5.24x1.61x2.76 " | 0.57 lb | Carton (1 pce) | 00191988191375
76F104HCA | 3/4" | 5.24x1.61x2.76 " | 0.91 lb | Carton (1 pce) | 00191988187750
76F105HCA | 1" | 5.24x1.61x2.76 " | 1.38 lb | Carton (1 pce) | 00191988188160

Dimensões (itens selecionados)
Header: item code | size | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M1 | M2 | E | Y | V | U | D1
76F103HCA | 1/2" | 1.06 | - | 1.41 | 1.05 | 0.84 | - | 1.14 | 0.56 | 0.37 | 4.17 | 0.68 | 0.86 | 1.09 | 0.75 | 1.15
76F104HCA | 3/4" | 1.06 | - | 1.81 | 1.45 | 1.05 | - | 1.39 | 0.71 | 0.38 | 4.17 | 0.68 | 0.86 | 1.31 | 0.75 | 1.36
76F105HCA | 1" | 1.06 | - | 2.06 | 1.70 | 1.32 | - | 1.67 | 0.88 | 0.40 | 5.29 | 0.81 | 0.92 | 1.61 | 0.88 | 1.68

Informações do produto
artigo: Apollo Válvula de esfera em aço inox 2 peças passagem total - tampa para mangueira
número do artigo com gtin: 76F10XHCA
fabricante: Aalberts integrated piping systems Americas, Inc. (Apollo)
peso: 1.38 lb
dimensões: 5.24x1.61x2.76 "

Características
cor: prata
materiais: aço inox (ASTM A351 CF8M)
acabamento: nenhum
forma: reta
tipo de conexão: FPT - rosca interna cônica (NPT), conector para mangueira
Diâmetro nominal: 25,4 mm (Sim)

Técnico
pressão máxima de operação (líquido): 1000 psi

Geral
grupo de produto: válvulas (válvulas de esfera)
classe ETIM: EC011343 Ball valve
país de origem: United States
marca: Apollo
série: 76F Series Ball Valves
tipo de produto: 76F10XHCA
unsps: 40141607

características / especificações técnicas

• Tipo: válvula de esfera 2 peças passagem total com tampa para mangueira
• Material do corpo: aço inox (ASTM A351 CF8M)
• Material da esfera: aço inox
• Material do eixo: aço inox
• Vedação primária do eixo: PTFE
• Conexão 1: Rosca interna cônica (NPT) — tipo FPT
• Conexão 2: Bocal para mangueira (conector de mangueira)
• Com conexões de acoplamento: Não (ambas as conexões: Não)
• Passagem total: Sim
• Pressão máxima de operação (líquido): 1000 psi
• País de origem: United States
• Embalagem típica: Carton (1 pce)
