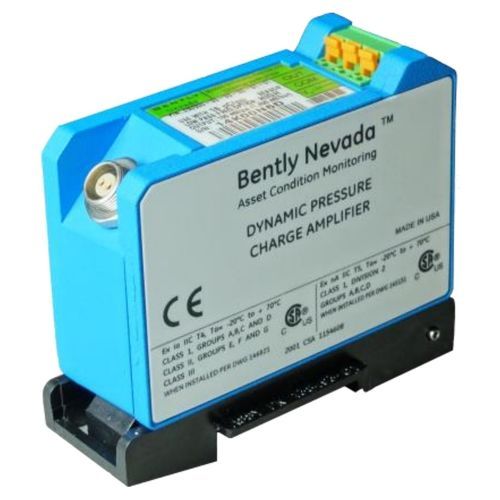

Amplificador para pressão 350500

de sinalcom saída de tensãode baixo ruído

O Amplificador de Carga de Pressão Dinâmica (DPCA) 350500 é um componente de um sistema de detecção de pressão dinâmica. Este sistema de detecção, que monitoriza as pulsações de pressão resultantes da instabilidade da combustão em motores de turbina a gás, é constituído por um sensor de pressão piezoeléctrico de carga acoplada, um cabo de interligação de baixo ruído, um amplificador de carga 350500 e um dispositivo de monitorização. O sensor de pressão dinâmica deve ser do tipo piezoeléctrico de alta temperatura que converte a pressão dinâmica num sinal de saída expresso em pico-coulombs por unidade de pressão. A concepção do amplificador de carga 350500 permite a sua utilização com uma série de sensores concebidos para monitorizar a instabilidade da combustão. O cabo de interconexão, que liga o sensor ao amplificador de carga, é um cabo especialmente concebido para baixo ruído e ambientalmente robusto. O DPCA 350500 oferece duas opções de cabos de interligação. O amplificador de carga 350500 converte o sinal de carga do sensor num sinal de saída de tensão de baixa impedância. Este sinal é adequado para os monitores Bently Nevada, como o Monitor de Pressão Dinâmica 3500/64. A interface eléctrica do monitor para o amplificador de carga, que consiste em alimentação de -24 Vdc, comum e sinal, é a mesma que a de um Proximitor Bently Nevada. Podem ser utilizadas barreiras de segurança apropriadas entre o amplificador de carga e o dispositivo de monitorização.
