Software de análise Shaped Die

de mediçãopara cabos3D

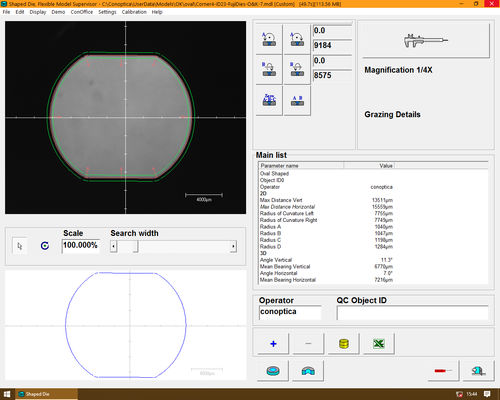

Aplicações do molde em forma Mede opticamente tanto a forma como o perfil de profundidade do molde interno Medida de Matrizes de Desenho de Qualquer Forma Com as Aplicações de Moldes, podem ser medidas matrizes de desenho de quase qualquer forma. Utilizamos os mesmos algoritmos de medição baseados em modelos que as Aplicações de Moldes de Desenho, mas nas Aplicações de Moldes de Desenho é liberada toda a sua potência. A geometria da seção transversal do troquel pode ser descrita em detalhes no Model Creator e salva como modelo padrão para uso posterior. Um vasto número de Parâmetros de Interesse (POIs) estão então disponíveis para fornecer dados sobre cada parte imaginável do coto. A Conoptica oferece duas Aplicações de Moldes; uma para medições 3D e outra para medições 2D. Além da análise avançada da seção transversal 2D, a versão 3D pode fornecer dados de perfil de profundidade (comprimentos de rolamento e ângulos de cone de redução) em qualquer ponto ao redor do molde. Opções Os recursos padrão incluem: Painel de Medição Básico, Model Creator e Painéis Avançados Características opcionais: Apresentador de Contorno: Veja os desvios medidos dos valores nominais ao longo do molde. Inspecione facilmente detalhes críticos e cantos "difíceis". Limitações A medição de formas arbitrárias pode, por vezes, apresentar desafios no que diz respeito à resolução óptica. Isto é especialmente importante quando se medem curvas com raios muito pequenos em matrizes de formas grandes. Se tais limitações forem cumpridas, a Conoptica pode normalmente fornecer modelos alternativos para medir as peças "problemáticas" independentemente, utilizando ampliações maiores e assim obter medições confiáveis de curvas com raio inferior a 0,010 mm. Se você tem tais desafios, entre em contato conosco e nós o ajudaremos a encontrar uma boa solução.
