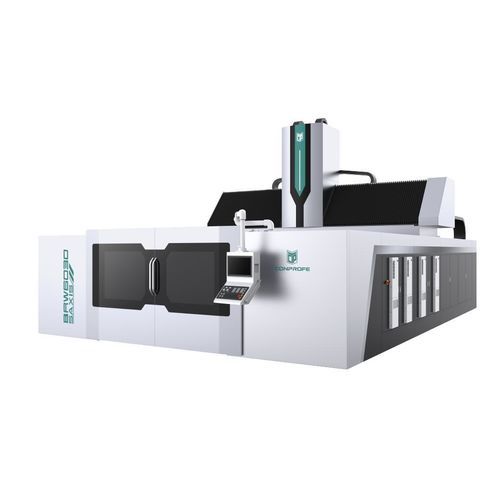

Centro de usinagem CNC de 5 eixos BRW6030

verticalpara vidropara alumínio

Visão geral do produto

• Estrutura tipo pórtico com componentes móveis otimizados para maximizar rigidez e desempenho dinâmico em usinagem de alta precisão
• Projeto termicamente simétrico validado por análise de elementos finitos (FEA) para minimizar deformações térmicas em ciclos de produção prolongados
• Construção em ferro fundido escolhida por sua capacidade de absorção de vibrações, estabilidade e desempenho dinâmico confiável
• Estrutura e rigidez continuamente aperfeiçoadas via FEA para garantir estabilidade dimensional a longo prazo
• Eixos X/Y/Z com sistema de arrefecimento por água para reduzir a influência térmica na precisão da máquina

Principais características

• Cabeças de fresagem A/C de alta precisão opcionais: FISCHER ou KESSLER
• Feedback de encoder padrão e arrefecimento da spindle por circulação de água para manter o equilíbrio térmico da spindle; alongamento térmico axial da spindle ≤ 0,02 mm após operação contínua em alta velocidade
• Todos os componentes rotativos e mecânicos submetidos a balanceamento dinâmico e teste
• Proteção por foles flexíveis para guias da bancada (eixo X), guias da viga (eixo Y) e guias da caixa de spindle (eixo Z)
• Área de usinagem totalmente fechada com painéis internos em aço inoxidável, retendo mais de 90% das partículas grandes
• Resposta rápida: partida/parada instantânea com aceleração e perfis de movimento ajustáveis para posicionamento rápido e preciso
• Projetado para longa vida útil e baixa manutenção com desgaste reduzido nos elementos de transmissão

Casos de aplicação

• Projetado para usinagem de alta precisão e alta eficiência de componentes compósitos aeronáuticos
• Materiais típicos: favo de mel Nomex e alumínio, compósitos de fibra de carbono, pré-formas de carbono, fibra de vidro, espuma, Kevlar, fibra PBO

Especificações técnicas
Modelo: BRW6030-5AXIS
Percursos X/Y/Z: 6,000 / 3,000 / 1,250 mm
Dimensão da mesa: 6,000 x 3,000 mm
Cone de fuso: HSK-A63
Velocidade do fuso: 50 - 24,000 rpm
Potência do motor: 37 kW
Velocidade rápida X/Y/Z: 50,000 / 50,000 / 40,000 m/min
Velocidade de avanço X/Y/Z: 1 - 25,000 m/min
Precisão de posicionamento X/Y/Z: 0.03 / 0.02 / 0.01 mm
Repetibilidade X/Y/Z: 0.015 / 0.01 / 0.005 mm
Capacidade de ferramentas (completa): 40 (60 opcional)
Peso líquido da máquina: ≈75,000 kg
Tamanho da máquina (C x L x A): 10,000 x 7,000 x 7,300 mm
Controlador CNC: SIEMENS One (HEIDENHAIN opcional)
