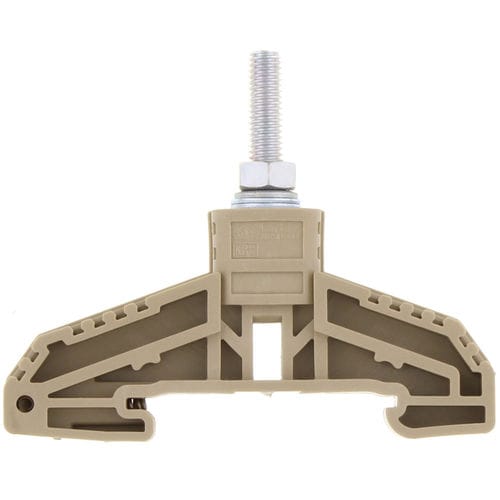

Terminal de pinos de alta potência, Ligação de pinos, Tipo de montagem: Calha de montagem TS 35/7.5, secção transversal nominal: 16 mm², Largura: 13 mm, Cor: Bege
Comprimento: - 67 mm
Comprimento com TW/ADH: - 67 mm
Largura: - 13 mm
Altura TS 35/7.5: - 55.5 mm
Altura TS 35/7.5 com TW/ADH: - 58 mm
Tensão nominal: - 1000 V
Corrente nominal: - 76 A
Secção nominal: - 16 mm²
Tensão nominal de impulso: - 8 kV
Categoria de sobretensão: - III
Grau de contaminação: - 3
Máxima dissipação de energia para condição nominal: - 2,43 W
Princípio de ligação: - Ligação de pinos
Posição de ligação: - Topo
Ligações: - 1
Número de terminais por nível: - 1
Número de níveis: - 1
Secção transversal do fio AWG, mín.: - 10
Secção transversal do fio AWG, máx.: - 1/0
Cabeça do parafuso: - Hexágono
Rosca de parafuso: - M 5
Torque de aperto, mín.: - 2 Nm
Torque de aperto, máx.: - 4 Nm
Gama de fios de contacto: - ≤ 16 mm²
---
