Passa-cabo em TPE KDS-DE-RAIL

obturadoseparávelantitração

Visão geral do produto

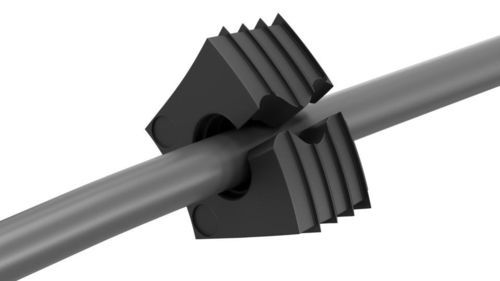

Os elementos de vedação KDS-DE-RAIL (pequeno) e KDS-DEG-RAIL (grande) são componentes centrais dos sistemas de passa-cabos certificados para aplicações ferroviárias. Fabricados em TPE especial homologado segundo DIN EN 45545-2 (HL3), garantem requisitos de segurança, comportamento ao fogo e fiabilidade em veículos ferroviários.

Projeto e montagem
A forma cónica permite a inserção sem necessidade de ferramentas nas aberturas dos passa-cabos, assegurando a vedação dos espaços e a descarga de tração estática conforme DIN EN 62444. Os elementos divididos com corte ondulado facilitam a montagem e proporcionam um ajuste preciso em torno dos cabos, incluindo cabos com conectores pré-montados.

Gama e flexibilidade

• Elementos pequenos (KDS-DE-RAIL): intervalo de diâmetros 1,5–16 mm
• Elementos grandes (KDS-DEG-RAIL): intervalo de diâmetros 12–35 mm
• Ampla variedade de elementos para diferentes diâmetros e geometrias de cabo, para elevada densidade de empacotamento
• Posições não utilizadas podem ser seladas com elementos cegos dedicados

Acessórios
O instrumento de acionamento KDS BW 1 facilita a montagem e a remoção dos elementos de vedação no quadro.

Dados técnicos / especificações

• Tipos de produto: KDS-DE-RAIL (pequeno), KDS-DEG-RAIL (grande)
• Material: TPE especial, homologado segundo DIN EN 45545-2 (HL3)
• Intervalos de diâmetro: pequeno 1,5–16 mm; grande 12–35 mm
• Normas: descarga de tração estática conforme DIN EN 62444
• Projeto: forma cónica para inserção sem ferramentas; elementos divididos com corte ondulado para fácil montagem
• Função: vedação de espaços e descarga de tração estática em sistemas de passa-cabos ferroviários
• Componentes opcionais: elementos cegos para posições não utilizadas; instrumento de acionamento KDS BW 1
