Placa de controlo de motor multieixos SMC-4DL-PCI

servomotorlinearde sincronização

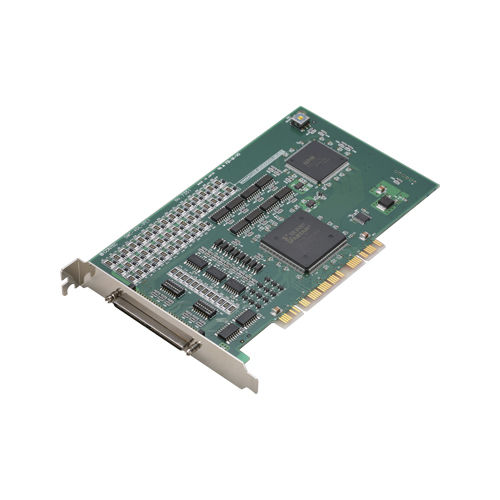

Este produto é uma placa de bus PCI que suporta motores passo a passo e servomotores (tipos de "entrada de cadeia de impulsos"). A SMC-4DL-PCI pode efetuar o controlo do motor até 4 eixos. Este produto tem as funções de posicionamento, retorno à origem, interpolação linear e aceleração e desaceleração em curva S, com capacidade de interpolação linear multiaxial e substituição de velocidade/posição. Este produto abrange uma vasta gama de aplicações, incluindo equipamento de semicondutores, instrumentos de teste, robots multieixos e robots X-Y. Estas várias funções permitem construir sistemas complexos de controlo do posicionamento para uma variedade de utilizações, tais como dispositivos de fabrico e dispositivos de teste. O controlador de dispositivo Windows/Linux é suportado por este produto. Capacidade de controlo independente de vários eixos e saída de impulsos até 9,8 Mpps SMC-4DL-PCI: Controlo até 4 eixos e saída de impulsos de controlo do motor até 9,8 Mpps. O impulso de comando para controlo do motor suporta impulsos comuns, impulsos independentes e impulsos com diferença de fase de 90°. Entrada de limite 3 canais/eixo, entrada de uso geral 7 canais/eixo e saída de uso geral 3 canais/eixo estão equipados. Além disso, dependendo da configuração do software, 5 entradas de uso geral podem ser utilizadas como entradas de alarme e as saídas de uso geral como saídas de compensação do contador de desvios. Capaz de controlar o jogging a uma velocidade fixa ou por aceleração e desaceleração linear/curva S, posicionamento e retorno à origem Com um CI de controlo do motor da série PCL6100 da Nippon Pulse Motor Co., Ltd., capaz de controlar o jogging, o posicionamento, o retorno à origem, o controlo de sincronização e a interpolação linear.
