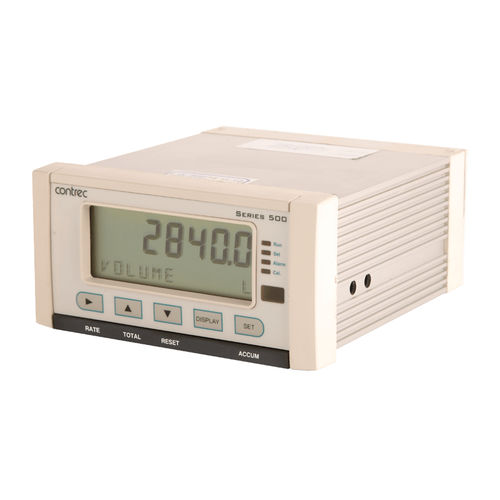

Regulador de vazão volumétrico 515 CB01

para gáspara líquidosdigitais

Adaptado para entrada de fluxo volumétrico de freqüência Contato de demanda da bomba Seleção de vários modos de operação Controle da linha de processo via DCV (válvula de controle digital) Entrada remota PERMISSIVA para controlar o estado do fornecimento Parâmetros de volume PRESET e FLUSH para ajustar automaticamente o setpoint do rádio Permite a correção não linear Armazenamento de 1000 transações com carimbo de data e hora Seleção de segunda língua e tags de usuário Protocolos selecionáveis nas portas seriais incluindo Modbus RTU e saída para impressora Visor retroiluminado com backup LCD O controlador de mistura pode operar em modo PRESET, ON-OFF (manual) e RELEASE. O modo mais recente permite um ajuste mais fácil do loop de controle. Os fluxos principal e de processo são usados para determinar o fluxo de volume líquido. O operador pode visualizar a razão dos totais, bem como a razão dos fluxos. O controle do fluxo do processo é feito através de uma válvula de controle digital. A vazão em banda morta e a resposta de controle podem ser ajustadas para reduzir o desgaste das válvulas. CÁLCULOS Localização do Ponto de Mistura. O controlador atende aos pontos de mistura antes e depois do fluxímetro principal. O fluxo do processo é uma relação do fluxo líquido (combinado) (faixa de o-80%). Pflow Razão% = ------ × 100 Netflow Durante a entrega, o ponto de ajuste da relação é modificado para atender ao volume de descarga: Predefinição Razão SP (mod.) = Razão P ------ Pré-definição - Flush
