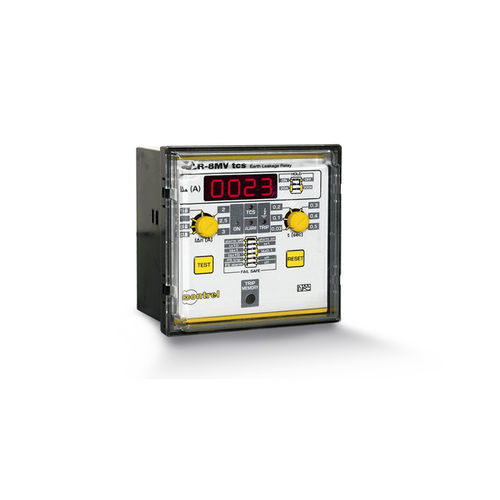

Relé de proteção de corrente ELR-8V series

de fuga à terrade circuito de disparo2 NA/NF

Relé de fuga à terra com 2 limiares de acionamento, montagem embutida. Transformador de corrente externo. Medição da corrente de falha. Visor digital. Modo de segurança. Indicador de sinalização. • Relé de fuga à terra tipo A • 2 relés de saída, cada um com contacto de comutação, configuráveis para 2 disparos ou 1 disparo e 1 alarme • Pré-alarme e funcionamento em modo de segurança configuráveis • Controlo automático da ligação do toroide • Indicador LED verde de alimentação (ON) • Indicador LED vermelho de disparo do relé (TRIP) • Indicador LED vermelho de pré-alarme de disparo (ALARM) • Botão TEST na parte frontal • Reinicialização manual através do botão RESET na parte frontal ou do fecho de um contacto remoto • Reinicialização automática através do fecho de um contacto remoto ou da ligação de um jumper na parte traseira • Controlo constante do circuito do relé toroidal • Indicador de bandeira (TRIP MEMORY) (apenas ELR-8mVtcs) • Medição e exibição digital da corrente de falha com memória do valor de disparo configurável (apenas ELR-8mVtcs) • Teste de funcionamento do circuito de disparo em derivação (TCS) (apenas ELR-8tcs, ELR-8mVtcs) • Caixa de montagem embutida de 96x96 mm com tampa transparente • Grau de proteção IEC: terminais IP20, IP40 na parte frontal com tampa
