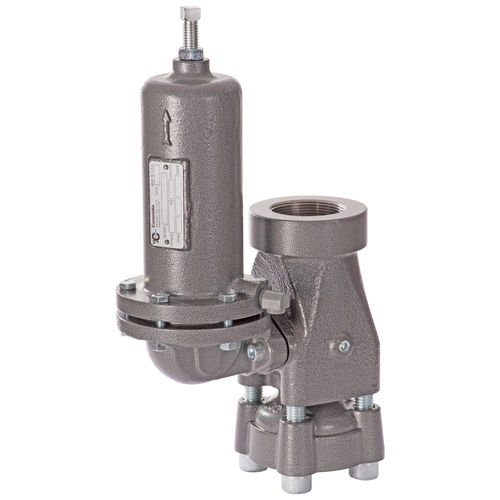

Regulador de pressão de gás Type 1230

de membranade simples estágioem PTFE

O Tipo 1230 é um regulador redutor de pressão, de funcionamento directo, adequado para utilização com ar comprimido, gás natural, gás ácido ou um sortido de outros gases inertes. O Tipo 1230 utiliza um projeto semelhante ao Tipo 1227, mas fornece uma oferta muito mais ampla de faixas de pressão de saída e materiais do disco da válvula. O Tipo 1230 está disponível com pressões de saída que variam de 50 psi a 500 psi, tornando-o adequado para uso em uma vasta gama de indústrias e aplicações, especialmente aquelas que utilizam reguladores em série para redução de pressão controlada em vários estágios. Características - 1″ ou 2″ tamanho do corpo - A guarnição pode ser substituída sem desconectar o regulador do sistema - Pode ser reorganizado em múltiplas orientações para instalações difíceis com limitações maneabilidade - Configurações do NACE MR-0175 disponíveis Tamanho do corpo - TNP DE 1", TNP DE 2" Tamanho do respiradouro - TNP DE 1/4" Faixas de saída - 27-50 psi (1,9-3,5 bar), 46-95 psi (32,-6,6 bar), 90-150 psi (6,2-10,3 bar), 150-200 psi (10,3-13,8 bar), 200-275 psi (13,8-19 bar), 275-500 psi (19-34,5 bar) Max. Pressão de entrada.. 1.500 psi (103 bar) Max. Detalhes da pressão de entrada - ver Tabela 1 em PDF Folha de Vendas Classificação da pressão de entrada do corpo - 1.500 psi (103 bar) Tamanhos de Orifício - 1/8", 3/16", 1/4", 3/8", 1/2" Max. Pressão de Saída - 500 psi (39,7 bar) Max. Pressão de Saída Acima do Set Point - 200 psi (13,8 bar) Valores Cv - ver Tabela 3 em PDF Folha de Vendas Capacidade de fluxo - ver Tabela 4 em PDF Folha de Vendas Limites de temperatura - Material Elastómero - Neoprene (CR), Nitrilo (NBR) & Nylon (PA): -40°F a 180°F (-40°C a 82°C) Fluorcarbono (FKM) & PTFE: 0°F a 180°F (-18°C a 82°C)
