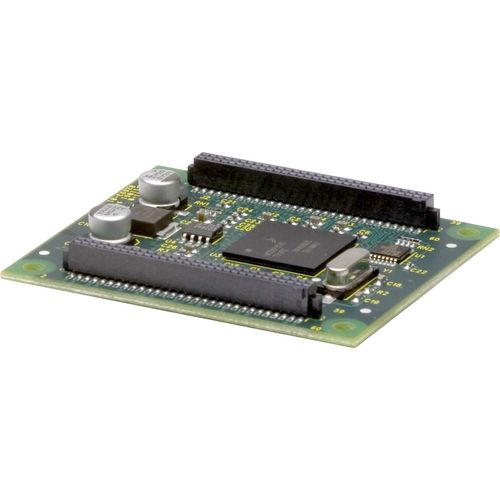

Placa de E/S analógica CAN-IPM-01

digitalCANopenconfigurável

Uma placa CAN de dois canais, altamente econômica, faz a conexão entre o software de controle distribuído da Copley Controls e os acionamentos servo e passo-a-passo CANopen. As duas portas CAN independentes são isoladas galvanicamente para proporcionar uma maior imunidade a ruídos em ambientes industriais. Um microcontrolador on-board de tarefas off-loads do computador host permite um desempenho mais rápido do sistema. Compatível com PCI, é compatível tanto com computadores 3.3VDC como 5VDC. Especificações CORRENTE CONTÍNUA 0A DIMENSÕES 97.3 x 62,7 x 32,8 mm ENTRADAS DIGITAIS 0 SAÍDAS DIGITAIS 0 FEEDBACK MEIO AMBIENTE Comercial CARACTERÍSTICAS - Montagens de micro-módulos em placas de PC do usuário - 72 E/S digital - 12 Entradas Analógicas - 12 saídas PWM - 8 Entradas Digitais Dedicadas para Endereço do nó CAN Taxa de bits CAN - 2 Saídas para acionamento do LED de status CAN - Comunicações CAN & RS-232 INTERFACE DE ABERTURA - CAN V2.0b camada física - CANopen DS-301 V4.01 camada de aplicação Uma placa de montagem de placa de PC para adicionar E/S a uma rede de controle distribuído CAN. O CAN-IPM-01 combina pontos de E/S digitais configuráveis com entradas e saídas analógicas e digitais dedicadas para melhorar as redes de controle distribuído usando os servomotores CANopen e os drivers passo-a-passo da Copley. Nove portas de 8 bits são configuráveis como entradas ou saídas digitais. Doze portas A/D convertem sinais de 0-3 Vdc em valores de 12 bits. Doze saídas PWM podem ser filtradas de baixa passagem para produzir sinais analógicos. Oito entradas digitais dedicadas definem o endereço do nó CAN e a taxa de bits. O DSP/microcontrolador é do mesmo tipo que é usado nos produtos de movimento digital da Copley e tem a mesma interface de software. A placa suporta taxas de bits CAN bus de até 1 Mbit/s e comunicações RS-232 a 115.200 Baud.
