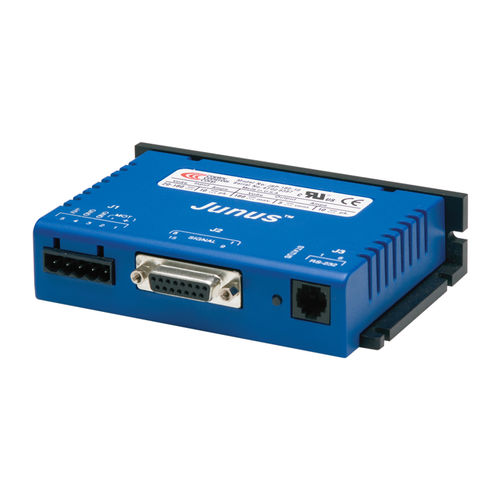

Servoconversor CC Junus JSP series

digitalRS-232de controlo de torque

O painel JSP controla os motores de escovas em modo de torque e velocidade. O JSP aceita tanto comandos analógicos como PWM. A retroalimentação de velocidade sem sensores é derivada do EMF do motor. Especificações CORRENTE CONTÍNUA 5A CORRENTE DE PAIZAÇÃO 10A VOLTAGEM DE FORNECIMENTO 20-90 VDC DIMENSÕES 130 x 82 x 31 mm ENTRADAS DIGITAIS 5 SAÍDAS DIGITAIS 1 FEEDBACK Back-EMF INTERFACE DE COMANDO Analógico, PWM MEIO AMBIENTE Comercial Modos de Controlo - Velocidade, Torque Interface de Comando - Comando ±10V velocidade/torque - Comando PWM velocidade/torque Comunicações - RS232 Comentários - Back-EMF (modo velocidade) E/S - Digital - 5 entradas, 1 saída Dimensões: mm [pol.] - 130 x 82 x 31 [5.1 x 3.2 x 1.2] DESCRIÇÃO O servoamplificador digital Junus™ coloca o controle 100% digital dos motores de escovas CC num pacote de montagem em painel com opções de potência de ±15 Adc contínuos e ±30 picos Adc de +20 Vdc a +180 Vdc de fontes de alimentação CC. O funcionamento em modo de binário funciona com controladores de laço de posição populares que utilizam filtros PID para fechar um laço de posição. O controle de velocidade sem sensores funciona com controladores de loop de posição que emitem apenas um sinal de erro de posição, como os PLC's. A configuração é rápida e automatizada pelo software CME 2™ que opera sob Windows®. A CME 2™ comunica com Junus™ através de um link RS-232 para uma configuração completa do amplificador. Algoritmos de sintonia automática no CME 2™, para uma rápida configuração do sistema através da sintonia automática de corrente e velocidade de loop. Um poderoso osciloscópio e gerador de sinal mostram o desempenho do amplificador para ajuste fino a partir daí. Os parâmetros de controle do amplificador são salvos na memória flash não-volátil. Os OEM podem fazer o inventário de uma peça e configurar amplificadores no local para cada eixo em uma máquina.
