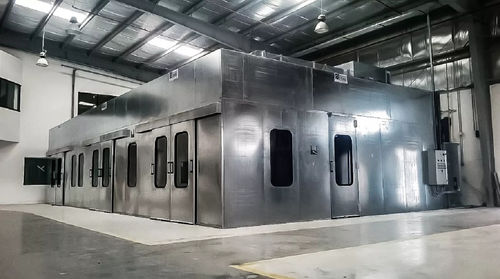

Cabine de pintura aberta CORAL

para peças de reposiçãocom filtrocom filtro de carvão ativado

Visão geral
As cabines pressurizadas CORAL são invólucros industriais modulares concebidos para proporcionar áreas de pintura, secagem e tratamento de ar controladas e protegidas de contaminações externas. Podem ser integradas com cabines TECNODRY / EURODRY (secagem a ar) ou ZINCOVELO (cortina de água) e equipadas com sistemas de pressurização, unidades CTA, geradores de ar quente e pós‑filtragem KARB opcional.

Principais características

• Cabines pressurizadas para pintura, secagem e ambientes livres de pó
• Estrutura modular em painéis sandwich, galvanizados ou pintados mediante pedido
• Compatível com TECNODRY/EURODRY e ZINCOVELO
• Teto filtrante para distribuição uniforme do ar tratado
• Unidade CTA ou gerador de ar quente para fornecimento de ar condicionado
• Regulação eletrónica automática da pressão com sensores e inversores Master/Slave
• Ar exterior filtrado fornecido a temperatura constante para manter pressão positiva
• Redução do consumo energético através de controlo automático do caudal
• Painel tátil para controlo com visualização de parâmetros e estado dos filtros
• Iluminação IP65 (2×36 W) e opções de portas deslizantes, dobráveis ou de batente
• Pós‑filtragem KARB disponível para solventes orgânicos e vapores de tinta
• Layouts e dimensões personalizáveis para adaptar‑se à produção

Descrição técnica
A cabine é construída com painéis sandwich modulares, chapa prensada de 1,5 mm na face interior ou exterior e núcleo isolante em lã de rocha de 80 kg/m³. Exemplos de dimensões: 3×4, 3×6, 3×8, 4×4, 4×6, 4×8, 5×6, 5×8, 5×10, 5×12, 6×6, 6×8, 6×10, 6×12 m. Altura livre sob a cobertura filtrante: 3 m. Itens configuráveis: combinação de painéis vidrados/cegos, portas duplas 2 × 2,1 m H ou simples 1 × 2,1 m H, iluminação IP65 a cada 2 m, plenum filtrante e ligações eléctricas/aire para CTA ou gerador.

Unidades CTA e pós‑filtragem KARB
As unidades CTA fornecem ar filtrado para pressurização com ou sem aquecimento; caudais 6.000–26.000 m³/h (CTA1–CTA5), potência do ventilador 3–7,5 kW, níveis sonoros 69–74 dB(A). A unidade KARB trata emissões gasosas: caudais 9.500–29.000 m³/h, carvão activo 330–550 kg, espessura da cama 80 mm, velocidade máxima 0,5 m/s, tempo de contacto ≈ 0,16 s; inclui painéis corrugados regeneráveis e ventilador de dupla aspiração.

Funcionamento
O sistema introduz ar exterior filtrado, tratado pela CTA ou gerador de ar quente, e injecta‑o através do plenum filtrante a temperatura constante, criando pressão positiva que limita a entrada de pó. O ar com overspray é aspirado pela frente da cabine para a linha de filtração; um ventilador centrífugo expulsa o ar filtrado para o exterior. Os sensores de pressão enviam sinais 4–20 mA ou 0–10 V para um inversor Master que coordena um inversor Slave para regular os ventiladores. O painel tátil permite configurar e monitorizar parâmetros e o entupimento progressivo dos filtros.

Características / especificações técnicas

• Construção: painéis sandwich modulares, chapa 1,5 mm + lã de rocha 80 kg/m³
• Dimensões: exemplos de 3×4 a 6×12 m; altura útil sob plenum filtrante: 3 m
• Portas: dupla 2 × 2,1 m H ou simples 1 × 2,1 m H (configurável)
• Iluminação: 2×36 W IP65, instaladas a cada 2 m nos lados compridos
• CTA: 6.000–26.000 m³/h (CTA1–CTA5); potência ventilador 3–7,5 kW; ruído 69–74 dB(A)
• KARB: 9.500–29.000 m³/h; carvão activo 330–550 kg; espessura da cama 80 mm; velocidade máx. 0,5 m/s; tempo contacto 0,16 s
• Cabines tipo forno: regulação de temperatura até 40 °C
• Controlo: painel tátil; sensores de pressão e inversores Master/Slave
• Opções: portas deslizantes/dobráveis/batentes, escotilhas de inspeção, plenum filtrante, pós‑filtragem KARB
