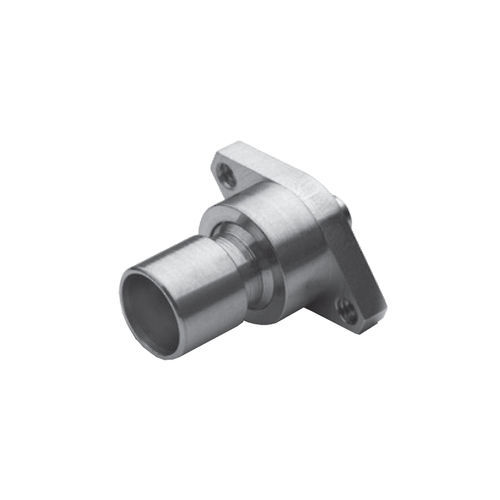

Conector de dados H001-D32-01

machoCCde frequência

Conector de cabo macho/conetor de ficha GMS Montagem em flutuador para cabo 0,086 S/R Acabamento, contactos - banhado a ouro segundo MIL-G-45204, Tipo I, Grau C, Classe 1, sobre placa de níquel segundo SAE AMS-QQ-N-290 Materiais, contactos exteriores - Cobre Berílio de acordo com ASTM B196 e ou/ASTM B197 Materiais, molas - Aço inoxidável 17-7 de acordo com ASTM A313-95A Acabamento, corpos - Passivado por MIL-F-14072 E300 Materiais, contactos centrais - Cobre-berílio segundo ASTM B196 e ou/ASTM B197 Impedância - 50 Ω Materiais, isoladores - Fluorocarbono PTFE de acordo com ASTM D1710 Gama de frequências - DC a 23 GHz tip. Materiais, corpos - CRES 303 segundo ASTM A484 e ASTM A582 e/ou ASTM A555 e ASTM A581 Tipo de produto - Conectores Diâmetro A - 6,858 mm (0,27 pol.) Diâmetro B - 3,048 mm (0,12 pol.) Desalinhamento axial tolerado - 0,06 Desalinhamento tolerado radial - ± 0,020 Ciclos de acoplamento / desacoplamento - 5000 VSWR - 1,15:1 a 8 GHz1,25:1 a 23 GHz Resistência de contacto - Condutor interior - 2,5 mΩ Resistência de contacto - Condutor exterior - 2 mΩ Cumpre todas as especificações de desempenho MIL-STD Concebido para acomodar um desalinhamento radial de 0,020 e um desalinhamento axial de 0,060 sem comprometer o desempenho elétrico Frequência de DC a 23 GHz
