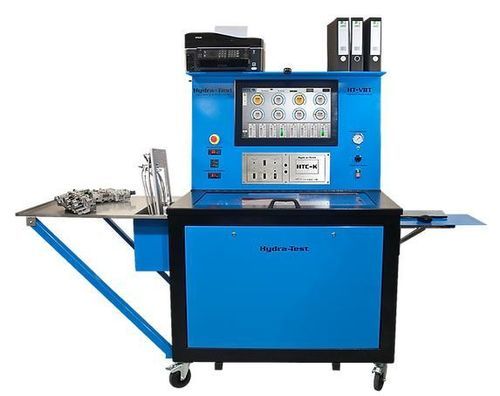

Máquina de ensaio de pressão VBT Deluxe

de correntecontrolada por computadorpara válvula

Produto
O VBT Deluxe é uma máquina de ensaio de corpo de válvula concebida para efectuar testes hidráulicos e eléctricos em corpos de válvula completos de transmissões automáticas e em solenoides individuais. Reproduz as condições de funcionamento da transmissão em várias relações e pressões, fornecendo comparações gráficas com dados de referência para detectar solenoides danificados, válvulas/órifícios desgastados ou êmbolos com defeito.

Características

• Conexões de mangueira de encaixe rápido simplificadas
• PC de 64 bits de alta especificação com Windows 10 Professional
• Ecrã tátil industrial 24" para montagem em painel
• Scripts de teste pré-escritos compilados por reconstruidores experientes
• Serviço de suporte de backup gratuito incluído com cada sistema
• Concepção e fabrico 100% Reino Unido com tecnologia proprietária
• Capacidade de actualizações de software remotas
• Suporte de hardware na América do Norte e serviço no local opcional
• Formação técnica disponível no local

Software / Controlador
O sistema utiliza software interno HTC para executar sequências de teste que emulam o desempenho da transmissão em múltiplas relações e condições de pressão. Os scripts de teste executam sequências padrão, registam pressões e geram representações gráficas precisas que comparam a unidade testada com um corpo de válvula de referência novo do mesmo modelo. O HTC-S Unit Controller gere a aquisição de dados, oferece interpolação para controlo PWM suave dos solenoides, um calculador de percentagem de limites e um editor para sequências de teste complexas personalizáveis.

Biblioteca de resultados de referência
O VBT Deluxe é fornecido com uma vasta biblioteca de referências que cobre muitas transmissões automáticas comuns. Os resultados de referência funcionam como modelos e benchmarks para ajudar técnicos, tanto iniciantes como experientes, a avaliar rapidamente e de forma consistente o comportamento dos solenoides e o desempenho do corpo de válvula.

Placas adaptadoras e acessórios
A Hydra-Test fornece placas adaptadoras de alumínio de precisão (placas de teste de corpo de válvula) com inserts roscados em aço e mangueiras trançadas para reproduzir a hidráulica do veículo. Novas placas são continuamente desenvolvidas para cobrir as transmissões mais recentes. Um acessório opcional 0AM / DQ200 verifica o desempenho da bomba, degradação do motor da bomba, perda de pressão, amperagem do solenoide e fugas internas/externas.

Relatórios, folhas de dados e formação
O sistema pode gerar relatórios em PDF (modo Test Scenario) que comparam visualmente os resultados com os dados de referência. São fornecidos guias em vídeo e documentação PDF suplementar; está disponível formação virtual ou no local para procedimentos complexos. São oferecidas várias opções de formação e suporte, incluindo assistência remota e sessões no local do cliente.

Especificações técnicas

• Nome do modelo: VBT Deluxe
• Marca: Hydra-Test
• Controlador: HTC-S Unit Controller (controlador proprietário Hydra-Test)
• PC: PC 64-bit com Windows 10 Professional
• Display: ecrã tátil industrial 24" para montagem em painel
• Capacidades de teste: testes hidráulicos e eléctricos de corpos de válvula completos e de solenoides individuais; comparação gráfica vs referência
• Scripts de teste: scripts pré-escritos para corpos de válvula suportados; editáveis via HTC Editor com interpolação para solenoides PWM
• Biblioteca de referência: base de dados extensa de resultados benchmark incluída
• Placas adaptadoras: placas adaptadoras de alumínio de precisão com inserts roscados em aço e mangueiras trançadas
• Acessório 0AM (DQ200): verifica desempenho da bomba, degradação do motor, perda de pressão, amperagem do solenoide e fugas
• Sistema de óleo: aquecedor de óleo standard; reservatório isolado e vertedouro; óleo de teste com controlo de temperatura
• Pressões típicas de ensaio: pressões de linha de transmissão referenciadas 4–20 bar; cenários de teste podem simular até ~25 bar em condições máximas
• Conectividade/actualizações: capacidade de actualização remota de software
• Fabrico: concepção e fabrico no Reino Unido
