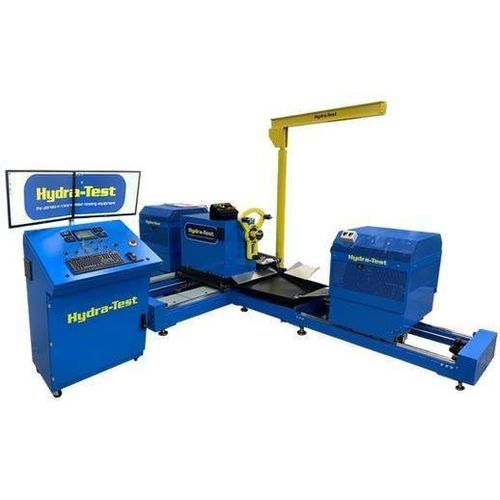

Dinamômetro rotativo HT-DCC Deluxe

para motorpara medição de carga

Visão geral
O sistema de dinamômetro de transmissão Hydra-Test é uma solução modular e escalável para testes controlados de transmissões e aquisição de dados. Integra o controlador HTC-S e o software HT-DCC Deluxe para gerenciar o banco, coletar dados e controlar sequências de teste.

Resumo do produto
O Hydra-Dyno HD 400 pode ser configurado para unidades com tração dianteira, traseira ou integral, bem como para transmissões maiores on/off-highway e testes de frotas de alto volume. A plataforma suporta escalonamento da potência do motor e da capacidade das unidades de carga conforme os requisitos de teste.

Principais características

• Controlador HTC-S para DAQ, controle do dinamômetro e da transmissão.
• Interface HT-DCC Deluxe com coleta de dados avançada e opções de análise.
• Arquitetura escalável para aplicações FWD, RWD ou AWD e unidades on/off-highway maiores.
• Montagem direta com adaptadores mecânicos Axi-line; cabos adaptadores para chicotes de teste Axi-line e Zoom.
• Controles de motor e unidade de carga comprovados com desenvolvimento contínuo do controlador e software.
• Atualizações de software gratuitas por 1 ano a partir do envio.

Configurações disponíveis / Opções de carga e acionamento

• Capacidade de acionamento configurável de 40 a 100 HP (modelo base 40 HP; ≈30 kW).
• Opções de tensão: 208 / 240 / 480 VAC.
• Unidades de carga de freio elétrico variável disponíveis para transmissões RWD, FWD ou AWD; capacidade de carga escalável (base 500 lb-ft).

Compatibilidade
Os adaptadores mecânicos seguem as dimensões Axi-line: placas master, bobinas e espaçadores Axi-line existentes encaixam diretamente nas fixações base do Hydra-Dyno, simplificando a integração com dispositivos de ensaio existentes.

Notas sobre o modelo e a configuração base
Configuração base: motor de 40 HP com unidades de carga de 500 lb-ft. O sistema foi projetado para permitir expansão simples para combinações motor/carga maiores conforme o escopo dos testes.

Características / especificações técnicas

• Controlador: HTC-S (DAQ, controle de dinamômetro e transmissão)
• Software de controle: HT-DCC Deluxe (versão aprimorada)
• Motor base: 40 HP (~30 kW)
• Capacidade de carga base: unidades 500 lb-ft (escaláveis)
• Opções de tensão: 208 / 240 / 480 VAC
• Faixa de capacidade de acionamento: 40–100 HP (configurável)
• Tipo de carga: unidades de freio elétrico variável (adequado para RWD, FWD, AWD)
• Compatibilidade mecânica: montagem direta com adaptadores Axi-line; cabos adaptadores para chicotes Axi-line e Zoom
• Atualizações de software: atualizações gratuitas por 1 ano a partir do envio
