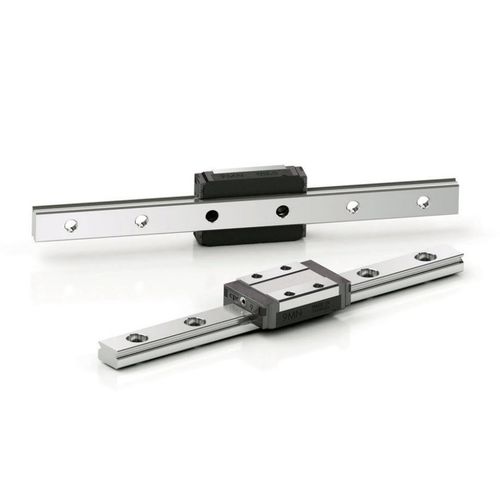

Guia linear com patim ST Series

em açominiatura

Alta carga e alta capacidade de momento A Série ST Miniature Stroke Slide foi concebida com duas filas de bolas. A pista esférica tem um desenho de perfil gótico com um ângulo de contacto de 45 graus para alcançar a mesma capacidade de carga num bloco mono. Isto proporciona mais espaço para os elementos de rolamento maiores, ao mesmo tempo que aumenta a capacidade de carga e momento. ponto Alta precisão e suavidade de funcionamento As esferas de aço da série ST miniatura de corrediças de curso rolam sobre o trilho sem recirculação, resultando em excelente comportamento de funcionamento, suavidade, baixo atrito e alta precisão sem vibração. design de placa dupla de pontos A Série ST Miniature Stroke Slide adota um par de placas terminais no design. Tanto o trilho central como os lados do bloco de rolamentos têm uma placa instalada que evita que a guia linear fique com sobre-curso. ponto Montagem fácil A montagem do ST Miniature Stroke Slide Series é realizada encaixando o parafuso de fixação para baixo no furo de contagem do trilho, intersectando o padrão de furos no bloco e na gaiola dentro do ...passo de buraco. A gaiola de uma peça, portanto, não influencia a montagem do trilho enquanto a pré-carga é pré-ajustado por separação de bolas. temperatura do ponto A série ST Miniature Stroke Slide pode suportar temperaturas de até 150 °C. Existem duas opções de tratamento para temperaturas mais elevadas aplicações de temperatura: T1: 200°C T2: 300°C A aplicação de tratamentos para aplicações a temperaturas mais elevadas reduzirá a capacidade de carga.
