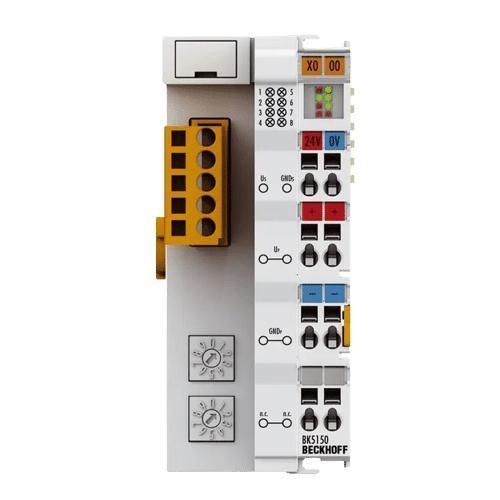

Borne para trilho DIN BK5150

para módulo E/Scompacto

Descrição do produto
O acoplador de barramento BK5150 para os controladores COMPACT CANopen amplia o sistema de terminais de barramento Beckhoff com um módulo compacto e otimizado em custo. Suporta até 64 terminais de barramento; com a interface de extensão K‑Bus (KL9020 e KL9050) é possível conectar até 255 terminais. O acoplador oferece detecção automática da taxa de transmissão até 1 Mbaud e dois interruptores de seleção de endereço. Um conector aberto de 5 pinos para a conexão fieldbus é fornecido; opcionalmente pode ser instalado o conector ZS1052-3000 com resistor de terminação integrado.

Características

• Suporta 64 terminais (até 255 com KL9020 / KL9050)
• E/S digitais: até 960 sinais
• E/S analógicas: até 60 sinais
• PDOs (CANopen): 16 Rx / 16 Tx
• Funções CANopen: life/node guarding, heartbeat, emergency object, mapeamento de objetos, store/restore
• Detecção automática de baud até 1 Mbaud
• Atribuição de endereço por dois interruptores de seleção
• Conector fieldbus: conector aberto de 5 pinos (plugue incluído)
• Acessório opcional: conector ZS1052-3000 com resistor de terminação integrado
• Configuração via software KS2000 ou via controlador

Especificações técnicas

• Modelo: BK5150
• Protocolo de barramento: CANopen
• Compatibilidade: sistema de terminais Beckhoff (controladores COMPACT CANopen)
• Terminais suportados: 64 (até 255 com KL9020 / KL9050)
• E/S digitais: até 960 entradas/saídas
• E/S analógicas: até 60 entradas/saídas
• PDOs: 16 Rx / 16 Tx
• Taxa de transmissão: detecção automática até 1 Mbaud
• Conectividade: conector aberto de 5 pinos (plugue incluído); conector de terminação opcional ZS1052-3000
• Configuração: KS2000 ou via controlador
