Roda livre de rolos AGF series

mancalde indexaçãoembreagem unidirecional

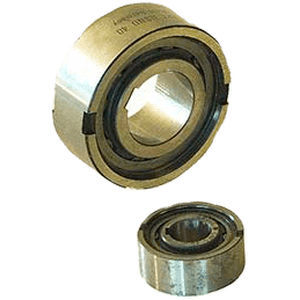

As rodas livres AGF e AGFN contêm os seus próprios rolamentos, para centrar as corridas internas e externas. A corrida exterior é roscada para permitir a montagem de uma gama de flanges de extremidade padrão, mas pode igualmente ser adaptada para encaixar engrenagens, ou outro equipamento accionado para se adequar a aplicações especiais. A combinação com flanges de extremidade padrão ou acoplamentos flexíveis proporciona uma unidade completa, com lubrificação própria, permitindo a fácil instalação de equipamento de accionamento. Embraiagem de rampa de rolos com rolamentos de esferas AGF/AGFN As AGF Freewheels podem ser utilizadas com flanges especiais, desde que estas localizem axialmente os rolamentos. Todas as flanges padrão incluem vedações de óleo para retenção do lubrificante, mas as embraiagens podem funcionar dentro de uma caixa de transmissão cheia de óleo sem vedações. O tipo AGFN incorpora um rasgo de chaveta na corrida externa para a transmissão de binário, permitindo a ligação simples de engrenagens, rodas dentadas e roldanas. Combinação de embraiagens de rolo de rampa da série AGF com uma selecção de flanges de extremidade Fornece uma gama versátil de embraiagens completas com suporte de rolamentos próprio e sistema de lubrificação integral. As flanges podem ser combinadas conforme necessário para satisfazer a maioria das aplicações, sendo as seguintes combinações mais comuns. AGF-F1-F2 é a combinação mais popular, permitindo uma fácil montagem de roldana, roda dentada ou engrenagem na corrida exterior. A flange F2 permite a relubrificação. AGF-F2-F7 foi concebida para permitir a ligação de acoplamentos flexíveis e juntas universais. Também pode ser utilizado para a localização em estrutura m/c como anti-retorno. Nesta aplicação pode ser utilizada a cobertura F4 em vez da cobertura F2 em placas-ref. p. 12.
