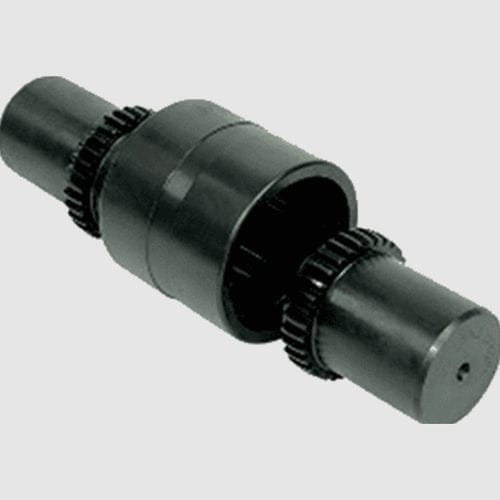

Acoplamento de engrenagem GFA series

para eixoindustrialduplo

Os tipos de acoplamento GFA e GFAS são concebidos para aplicações industriais pesadas, proporcionando uma ligação torsionalmente rígida de eixos que podem acomodar desalinhamentos angulares e paralelos e movimentos axiais. Acoplamentos de Engrenagens Série GFA O acoplamento GFA consiste em dois cubos de aço endurecido com dentes externos de engrenagem com coroa e cano, ligados por uma manga de aço endurecido com dentes de engrenagem correspondentes. Os dentes do cubo são posicionados a uma distância máxima entre si para minimizar o desalinhamento angular e paralelo. A dupla articulação na série GFA permite um elevado desalinhamento. Acoplamentos de engrenagens da série GFAS O acoplamento GFAS tem apenas um cubo com dentes externos, que se liga a uma manga com cubo integral, para reduzir o peso e a inércia. Esta série proporciona uma conexão mais rígida, particularmente adequada para aplicações em eixos cardan. Os cubos e mangas são produzidos em aço de alta resistência (800N/mm2 de resistência à tracção) com endurecimento químico da superfície para aumentar a resistência ao desgaste e à corrosão, e evitar a gripagem. Todos os dentes estão de acordo com DIN 3992 Classe 7 de precisão, com acabamento superficial de 1,4m Ra. A lubrificação é retida por vedantes com mola que também impedem a entrada de contaminantes para assegurar uma longa vida operacional. A relubrificação é feita através de dois parafusos de arranque posicionados na manga.
