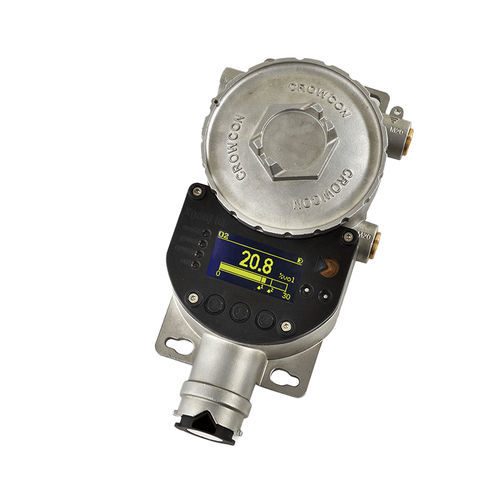

Detector de gás XgardIQ

de gás combustívelde benzenode cloro

Visão geral
O XgardIQ é um detetor e transmissor de gás fixo inteligente com certificação SIL2. Suporta múltiplas tecnologias de sensores (catalítico, eletroquímico, infravermelho, MEMS) e dispõe de opção de sensor remoto e transmissor universal para configuração flexível no local. Ecrã OLED e indicador +Ve garantem leitura clara em condições de pouca luz.

Principais funcionalidades

• Transmissor universal compatível com módulos de sensor Crowcon
• Funções Auto-sense e Auto-configure para comissionamento rápido
• Ecrã OLED principal (128 x 64) e LEDs multicolor incluindo LED +Ve
• Calibração não intrusiva e funções Smart Bump / Speedy Bump
• Registo de eventos (alarmas, falhas, manutenção) visível e descarregável
• Relés opcionais, comunicações HART® e RS-485 Modbus RTU

Fácil e seguro de usar (pontos-chave)

• Leitura clara no ecrã OLED e verificação rápida com LEDs
• Calibração não intrusiva evita necessidade de permissos ou ferramentas especiais
• Indicador de segurança positivo (+Ve) para confirmação rápida
• Opção de sensor remoto para melhorar cobertura de deteção
• Registo de eventos para histórico e diagnóstico

Instalação e manutenção (pontos-chave)

• Transmissor universal com deteção automática 4–20 mA sink/source
• Auto-configure carrega tipo de gás, faixa, unidades e níveis de alarme ao inserir um módulo
• Substituição do sensor realizável com uma só mão e opções de montagem simples
• Saídas de relé e comunicações digitais para integração

Confiabilidade (pontos-chave)

• Certificação de segurança funcional SIL2
• Smart Bump e Speedy Bump com lembretes
• Lembretes de calibração e faixas de fundo de escala configuráveis

Gases e gamas
Amónia (NH3) | Eletroquímico | 0–50 ppm, 0–100 ppm, 0–1000 ppm | -20 a +40 °C
Monóxido de carbono (CO) | Eletroquímico | 0–250 ppm, 0–500 ppm, 0–1000 ppm | -30 a +50 °C
Sulfureto de hidrogénio (H2S) | Eletroquímico | 0–25, 0–50, 0–100, 0–200 ppm | -40 a +70 °C (consoante sensor)
Oxigénio (O2) | Eletroquímico | 0–25 % vol. | -20 a +50 °C
Gases inflamáveis* | MEMS / Catalítico / Infravermelho | 0–100 % LEL | -40 a +75 °C (dependente da variante)
Opções típicas: Acetileno, Benzeno, Etanol (IR), Heptano, Hidrogénio, GPL, Metano, Pentano, Propano

Especificações técnicas

• Tamanho: H278 x W140 x D89 mm
• Peso: 4,1 kg
• Invólucro: aço inox 316
• Proteção contra entrada: IP66
• Conexões: três entradas M20 ou ½” NPT (tampões amovíveis certificados em algumas entradas)
• Alimentação: 14–30 VDC, consumo inferior a 4 W
• Ecrã: OLED 128 x 64 pixels; LEDs âmbar/vermelho/verde e LED azul +Ve
• Saídas: 4–20 mA fonte ou sumidouro (Auto-Sense/manual); RS-485 Modbus RTU; HART 7 (opcional)
• Relés opcionais: Alarme 1, Alarme 2, Falha — SPCO 5 A, 230 Vac, configuráveis
• Registo de eventos: visualização e descarga para PC
• Temperatura de funcionamento: ATEX/IECEx -40 °C a +75 °C (FM até +70 °C); temperaturas dos módulos variam
• Humidade: 0–95% RH sem condensação
• Repetibilidade: ±2% FSD; desvio zero: ±2% FSD por ano máx.
• Aprovações: ATEX, IECEx, FM (consoante versão), CE, INMETRO, CNEx e outras conforme configuração
• Segurança funcional: certificado SIL2 (IEC 61508, EN 50402)
