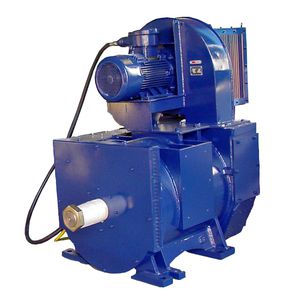

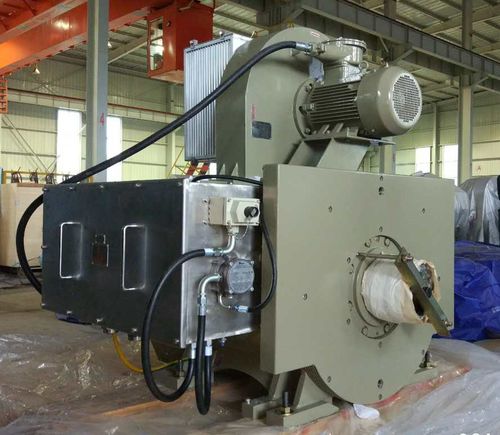

Motor assíncrono YJ23F9 series

CAIP446 polos

Os motores YJ23F9 aplicam-se ao arrastamento e controlo do conversor de frequência do tipo de alimentação de tensão e podem ser utilizados para conduzir guincho de elevação, bomba de lama e placa de figura, etc. da máquina de perfuração, também podem ser utilizados como motor de arrastamento para outro dispositivo de regulação de velocidade de frequência variável. A estrutura dos motores YJ23F9 é horizontal, eixo de extensão padrão único, motor assíncrono de gaiola trifásico. O cone de extensão é 1:9.6 com ranhuras de óleo para remover o acoplador por força hidráulica. O motor é do tipo de ventilação forçada com ventilador Grau de segurança IP44 do motor é um motor de ventilação forçada, cujo motor soprador tem dois pólos e é um motor de explosão (EX Ⅱ BT4), que não deve ser usado em nenhum ambiente de acetileno. O núcleo do estator é laminado com laminações de perfuração circular de chapa de aço silício laminado a frio de alta qualidade de 0,5 mm. A estrutura do motor é de chapa de aço soldada. Existe uma conduta de ventilação axial entre a parte traseira do núcleo e a estrutura do motor. As bobinas do estator são condutores com película de fusão FCR. O anel de barramento é enrolado com um barramento de cobre. Após o revestimento isolante, quatro anéis de barramento são fixados no anel de prensagem do núcleo através de uma unidade de suporte e de aperto. Os cabos de enrolamento são ligados aos terminais dos anéis de barramento por parafusos de alta resistência, e os cabos são marcados respetivamente com as fases U, V, W. As cabeças do quadro são de estrutura de elevação. O rotor é de estrutura de gaiola de esquilo de barra de cobre onde existem condutas de ventilação axiais de duas filas. A barra condutora, o anel final e o anel de proteção são todos feitos de liga especial de cobre de alta resistência.
