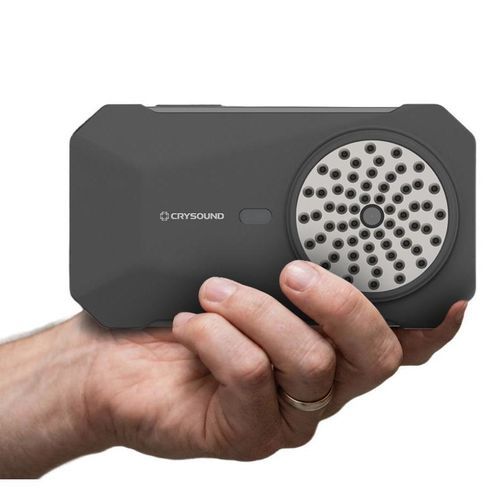

Sensor acústico para detecção de descargas parciais SonoCam Pocket

para detecção de vazamentosde monitoramento de máquinapara manutenção preventiva

Visão geral
O CRYSOUND POCKET é uma câmara de imagem acústica de bolso que sobrepõe um mapa sonoro ao vivo na imagem real para ajudar técnicos a localizar rapidamente fontes de som e ultrassom, documentar evidências e priorizar reparos. Projetado para implantação rápida em sites industriais, suporta detecção sem contacto de fugas de ar comprimido/gás/vácuo, triagem de descargas parciais (PD) e diagnóstico rápido de HVAC e máquinas rotativas. Inclui Seleção Automática de Faixa de Frequência, gravação com um toque e fluxos de trabalho Wi‑Fi/USB‑C para partilha no local e geração de relatórios padronizados.

Principais aplicações

• Detecção de fugas de ar comprimido, gás e vácuo — localizar fontes prováveis em conexões, válvulas, coletores e tubulações sem contacto e capturar provas para priorizar reparos.
• Triagem de Descargas Parciais (PD) — identificar e localizar hotspots PD em quadros, calhas, terminações e isoladores a uma distância segura.
• Diagnóstico de HVAC — detetar ruídos de fluxo de ar, fugas em condutas e abas defeituosas para reduzir o tempo de diagnóstico.
• Diagnóstico de oficina e automóvel — identificar assinaturas acústicas anormais durante manutenção quando os sons são audíveis mas difíceis de localizar.

Destaques do produto

• Imageamento acústico em tempo real com array de 64 microfones e sobreposição de mapa térmico para localização em campo distante.
• Ampla cobertura de frequência (audível + ultrassom) e alcance de inspeção adequado para distâncias típicas de 0,3–120 m.
• Seleção automática da faixa de frequência para configuração simplificada e ajuste manual para utilizadores avançados.
• Captura com um toque: foto, vídeo e áudio com 32 GB de armazenamento interno e hotspot WLAN integrado para pré‑visualização e partilha no local.
• Fluxo de trabalho tipo smartphone para rápida adoção pelos técnicos e implantação em frota.
• Construção pronta para o campo com classificação IP54 e teste de queda de 1,5 m.

Captura, partilha e relatórios

• Captura de foto/vídeo/áudio com um toque e formatos de ficheiro estruturados para recolha de evidências (.jpg, .mp4, .wav, .cdat).
• Hotspot WLAN integrado permite pré‑visualização e download no local através da app Acoustic Link.
• Importação via Wi‑Fi ou USB‑C para adicionar notas/etiquetas e gerar relatórios de inspeção padronizados em telemóvel ou PC.

Desenhado para uso em campo

• Fator de forma de bolso para inspeções em espaços apertados, elevados e de difícil acesso.
• Robustez industrial — classificação IP54 e chassis testado para queda de 1,5 m.
• Interface intuitiva reduz o tempo de formação e apoia programas de inspeção preventiva por frota.

Características / especificações técnicas

• Array de microfones: 64 canais
• Faixa de frequência: 2 kHz – 65 kHz
• SPL: 28 – 132 dB
• Faixa dinâmica: até 12 dB
• Distância de inspeção: 0,3 – 120 m
• Campo de visão (FOV): 66° (H) × 52° (V)
• Resolução da câmara: 5 MP
• Comprimento focal: 2,26 mm
• Autofocus: Sim
• Luz LED: Sim
• Resolução do ecrã: 800 × 480
• Tamanho do ecrã: 4,3 polegadas (ecrã tátil capacitivo)
• Brilho: até 400 nits (ajustável)
• Capacidade de armazenamento: 32 GB interno
• Formatos de armazenamento: .jpg (imagem), .mp4 (vídeo), .wav (áudio), .cdat (dados)
• Comprimento máximo de vídeo: 5 minutos
• Exportação de dados: USB‑C e Wi‑Fi
• Dimensões físicas: 150 × 83 × 27,5 mm
• Peso: 270 g
• Wi‑Fi: 802.11 a/b/g/n/ac
• Bluetooth: BT 5.2
• Bateria: 3,85 V, 3900 mAh
• Alimentação / carregamento: 9 V DC / 1 A (carregamento via USB‑C); USB 3.0 suporta carregamento, HDMI, exportação de dados e saída para auscultadores
• Tempo de operação da bateria: até 4 horas
• Classificação IP: IP54
• Temperatura de operação: -10 a +50 °C
• Temperatura de armazenamento: -20 a +55 °C
• Humidade operacional: 10 – 95 % sem condensação
• Funcionalidades: visualização e localização sonora; deteção de fugas de gás; deteção de descargas parciais; gravação foto/vídeo; filtro de frequência automático ou manual
• Idiomas suportados: chinês, inglês, coreano, francês, japonês, russo, alemão, italiano, etc.
