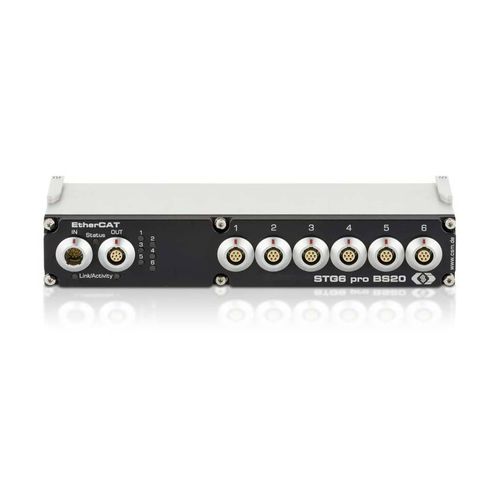

Módulo de medição strain gauge STG6 pro BS20

EtherCATindustrialde bancada

Módulos de medição baseados em EtherCAT® para utilização descentralizada em condições exigentes: Robustos, muito compactos e com seis entradas de strain gauge temporizadas para pontes de um quarto, metade e completas. Destaques - 6 entradas de strain gauge sincronizadas para pontes de um quarto, metade e completas em ligações de 6 e 4 fios - Realização de um quarto de ponte através do suplemento de um quarto de ponte externa no cabo de ligação em conjunto com a TEDS: Isto permite medições altamente precisas, devido à proximidade da conclusão da ponte até ao ponto de medição - Taxa de dados de medição até 20 kHz por canal - Sem risco de confusão, porque o ponto de medição e a resistência de conclusão são identificados na TEDS - Aquisição precisa devido à gama de tensão de entrada muito pequena - Tensão de excitação ajustável de 1 a 10 V - Alta resistência à interferência devido ao princípio de medição ratiométrica e filtro de software configurável Descrição Os módulos de medição de strain gauge da série STG6 ECAT permitem medições de strain gauge multicanais em condições exigentes. Graças à sua caixa compacta e robusta, podem ser utilizados de forma descentralizada. Até 100 módulos de medição podem ser em cascata eléctrica e mecanicamente, permitindo que até objectos de grandes dimensões possam ser testados facilmente e com muitos pontos de medição. A gama alargada da excitação de 1 a 10 V torna o STG6 pro BS20 adequado para muitas aplicações. Além disso, com a selecção automática da gama de tensão de entrada e a muito boa relação sinal/ruído, podem ser adquiridos com precisão sinais de medição extremamente pequenos.
