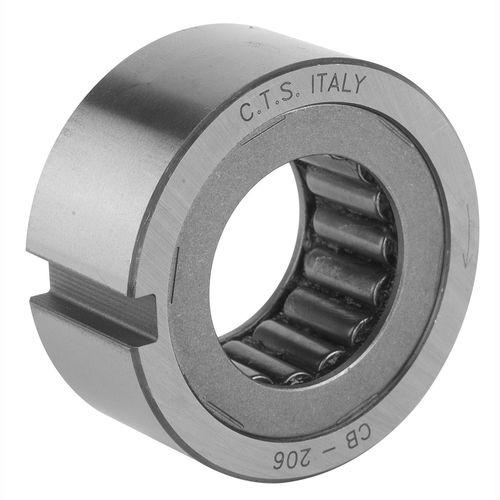

Roda livre de rolos CB 200 series

de camessem rolamentos internosde indexação

O tipo CB-200 é um tipo roda livre do sprag quenão se centra. É consequentemente necessário colocar um ou dois rolamentos ao lado da roda livre de modo que a raça exterior possa girar centralmente à raça interna. Os rolamentos a usar-se ao lado da roda livre são escritos dentro a seguinte tabela. Uma chave transmitirá o torque entre o anel exterior e o eixo. A tolerância do furo de abrigo deve ser H7. Os sprags trabalham no eixo feito pelo usuário que deve ser realizado depois destas indicações: 1) profundidade carburada após ter moído 0,6 milímetros 2) dureza de superfície de HRC 58-62 3) dureza do núcleo de HRC 35-45 4) a aspereza de superfície não deve exceder o μm 6,3 5) o eixo máximo afila 0,01 milímetros por um comprimento de 50 milímetros A série CB-200 pode ser lubrificada com a graxa ou o óleo mas não devem ter aditivos do EP
