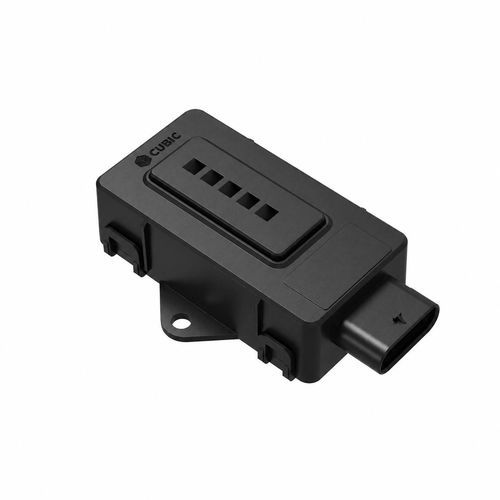

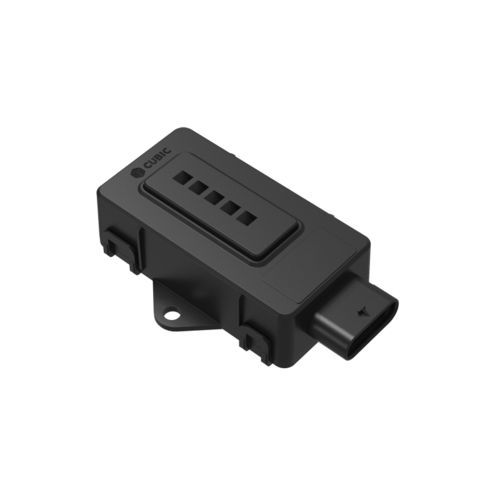

Sensor de gás refrigerante para gás refrigerante AM4207 Series

para fluidos refrigerantes A2LNDIRpara detecção de vazamentos

Visão geral do produto Cubic AM4207 Series é um sensor de gás refrigerante R1234yf baseado em tecnologia NDIR, projetado para detecção de vazamentos em sistemas de refrigeração e transporte na cadeia do frio. O sensor oferece alta seletividade ao R1234yf com forte imunidade a interferências de CO2, aquecedor integrado anti‑condensação e canal de referência com auto‑compensação para estabilidade de longo prazo e redução de falsos alarmes. Desenvolvido para integração compacta dentro de equipamentos de refrigeração, atende aos requisitos IEC 60335-2-40 para detecção de refrigerantes.

Aplicações

• Transporte da cadeia do frio (produtos frescos, frutas e legumes)
• Caminhões e veículos frigoríficos
• Câmaras frias e armazéns refrigerados
• Unidades de refrigeração e detecção de vazamentos HVAC
• Sistemas de alerta precoce e monitorização de segurança

Principais características

• Tecnologia NDIR (infravermelho não dispersivo)
• Alta seletividade para R1234yf; imune a gases poluentes comuns e CO2
• Mecanismo automático de aquecimento anti‑condensação
• Resposta rápida para detecção oportuna
• Estabilidade de longo prazo e compensação de deriva via canal de referência integrado
• Design compacto para instalação interna
• Grau de proteção IP66
• Conforme IEC 60335-2-40 e normas relacionadas

Especificações técnicas

• Modelo: AM4207 Series
• Princípio: NDIR (infravermelho não dispersivo)
• Gás medido: R1234yf
• Faixa de medição: 0–49.000 ppm (100% LFL ≈ 48.000 ppm)
• Resolução: 0,1 %
• Frequência de amostragem: 1 Hz
• Tempo até a primeira leitura: ≤ 30 s
• Tempo de resposta: T60 ≤ 30 s
• Valor de alarme: 5% LFL (≈ 9.300 ppm)
• Temperatura de operação: -40 a 65 °C
• Temperatura de armazenamento: -30 a 70 °C
• Umidade de operação: 0–100% RH com condensação
• Umidade de armazenamento: 0–99% RH (sem condensação)
• Anti‑condensação com aquecedor: 0 °C 0% RH → 8,5 °C 95% RH (variação em 4 min, vento 2,4 m/s)
• Pressão de operação: 70–120 kPa
• Alimentação: DC 5,0 V ±10%
• Corrente de pico: <600 mA
• Grau de proteção: IP66
• Vida útil: >12 anos
• Certificação: IEC60335-2-40:2024 e ISO20854; CE
• Dimensões: 96,67 mm × 66,28 mm × 27,5 mm

Conformidade e integração O sensor permite integração simples em equipamentos de refrigeração e sistemas de monitorização com alimentação DC 5 V e formato compacto. A auto‑compensação e o canal de referência integrados reduzem a manutenção e os falsos alarmes, tornando o AM4207 adequado para monitorização contínua em ambientes de cadeia do frio.

Informações para encomenda Modelo: Cubic AM4207 Series. Para suporte de integração, certificações e opções de configuração, contacte o fornecedor.
