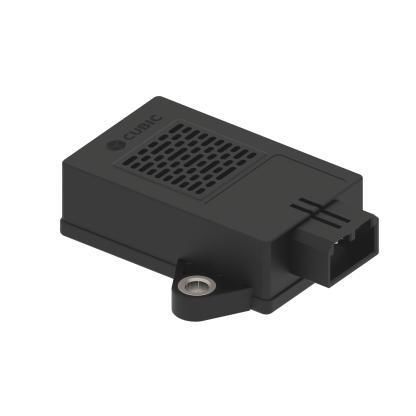

Sensor de pressão absoluta ATRS-1015

MEMSCAN12 Vcc

Visão geral
O Cubic ATRS-1015 é um sensor de pressão de grau automotivo desenvolvido com tecnologia MEMS para fornecer sinais de alerta precoce em eventos de runaway térmico em packs de baterias de íon‑lítio. O sensor monitora a variação de pressão no interior do pack e transmite os dados de medição ao sistema de gestão da bateria (BMS) via CAN, permitindo a identificação rápida de condições anormais de pressão e apoiando intervenções de segurança oportunas. Apresenta tempo de resposta inferior a 1 segundo, baixo consumo para maior tempo de espera, precisão estável na faixa de temperatura de operação e vida útil projetada superior a 15 anos para monitoramento de longo prazo.

Recursos

• Tecnologia de detecção MEMS
• Resposta rápida para aviso precoce
• Precisão estável em ampla faixa de temperatura
• Baixo consumo com modos de economia de energia
• Limiares configuráveis para pressão absoluta e taxa de variação de pressão

Especificações
Princípio de operação: MEMS
Tipo de medição: Pressão
Faixa de medição: 50kPa~165kPa
Limite máximo de pressão: 800kPa
Resolução: 0,1kPa
Precisão de medição: 0°C~85°C: ≤1%; -40°C~0°C & 85°C~125°C: ≤1,5%
Atualização de dados: ≤1s
Tempo de resposta: <1s
Saída de sinal: CAN
Vida útil: >15 anos
Condição de trabalho: -40°C~105°C; 0~99%UR (não condensante)
Condição de armazenamento: -40°C~125°C; 0~99%UR (não condensante)
Pressão de trabalho: 50kPa~300kPa
Fonte de alimentação: 9~32VDC (padrão +12VDC / 24VDC)
Corrente média de trabalho: Modo normal: ≤20mA; Modo baixo consumo: ≤0,2mA
Corrente em repouso: ≤100µA (modo sleep)

Especificações técnicas

• Princípio de operação: MEMS
• Tipo de medição: Pressão
• Faixa de medição: 50kPa~165kPa
• Limite máximo de pressão: 800kPa
• Resolução: 0,1kPa
• Precisão de medição: 0°C~85°C: ≤1%; -40°C~0°C & 85°C~125°C: ≤1,5%
• Atualização de dados: ≤1s
• Tempo de resposta: <1s
• Saída de sinal: CAN
• Vida útil: >15 anos
• Condição de trabalho: -40°C~105°C; 0~99%UR (não condensante)
• Condição de armazenamento: -40°C~125°C; 0~99%UR (não condensante)
• Pressão de trabalho: 50kPa~300kPa
• Fonte de alimentação: 9~32VDC (padrão +12VDC / 24VDC)
• Corrente média: Normal: ≤20mA; Modo baixo consumo: ≤0,2mA
• Corrente em repouso: ≤100µA (modo sleep)
