Controlador para grupo gerador de energia paralelo MGC series

de sincronizaçãomúltiplocom gestão multibarras

Visão geral
A suíte PowerCommand Microgrid Control® (MGC) fornece controle centralizado para sistemas de energia distribuída. Disponível em dois modelos (MGC300 e MGC900), a família MGC gerencia fontes renováveis (solar, eólica), armazenamento de energia e grupos geradores por meio de uma interface única para operar arquiteturas de microrrede integradas. Ambos os modelos otimizam o fluxo de energia entre os ativos para maximizar a produção renovável e reduzir o custo nivelado de energia (LCOE) e o custo total de propriedade (TCO), suportando topologias e configurações de sistema personalizáveis.

Características e benefícios

• Compatível com várias configurações e soluções de implementação
• Ecrã tátil a cores 19-inch com diagrama unifilar dinâmico para visão do sistema em tempo real
• Informação detalhada sobre estado e operação de cada recurso energético
• Controlo lógico programável (PLC) para programabilidade do utilizador e personalização do sistema
• Ligação de comunicação a sistemas de gestão de energia (EMS) e suporte Modbus TCP/IP
• Acesso remoto e capacidade de monitorização via web
• Controlo de disjuntores e cargas (até 6 disjuntores no MGC300; personalizável no MGC900)
• Certificações do produto: listado UL 891, certificado CSA
• Garantia e rede de assistência com técnicos formados em fábrica

Especificações (tabela)
Especificação | MGC300 | MGC900
Configuração do produto | Personalizada | Personalizada
Controlo de armazenamento de energia | Disponível | Disponível
Controlo de fontes renováveis | Disponível | Disponível
Número de grupos geradores | 2 grupos | Personalizável
Controlo de cargas | Limitado | Personalizável
Monitorização remota | Disponível (capacidade de navegação web) | Disponível (capacidade de navegação web)
Controlo de disjuntores | Até 6 disjuntores | Personalizável
Protocolo de comunicação | Modbus TCP/IP | Modbus TCP/IP
Interface do utilizador | Ecrã tátil a cores 19-inch | Ecrã tátil a cores 19-inch
Tendências históricas & relatórios | Sim | Sim
Gravador de alarmes e eventos | Sim | Sim
Ecrãs de ajuda HMI | Sim | Sim
Acesso por palavra-passe | 4 níveis | 4 níveis
Transdutores de medição | 2 conjuntos de entradas | Personalizável
Tipo de instalação | Montagem em parede | Instalação em chão
Topologia do sistema | Off-Grid ou On-Grid (personalizável) | Off-Grid ou On-Grid (personalizável)
Otimização de recursos energéticos | Sim | Sim

Especificações técnicas

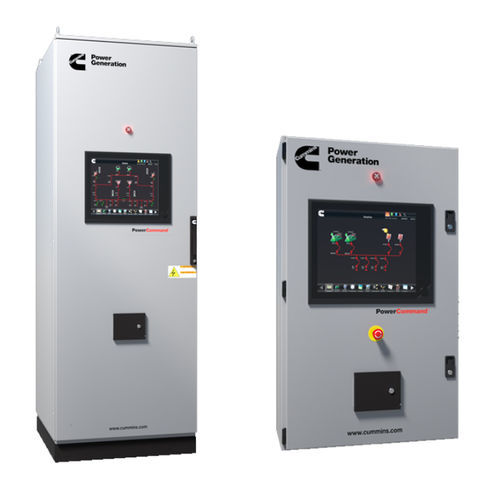

• Suíte: PowerCommand Microgrid Control® (MGC) — opções de modelo MGC300 e MGC900
• HMI: ecrã tátil a cores 19-inch com diagrama unifilar dinâmico
• Comunicações: Modbus TCP/IP; conectividade EMS; monitorização remota baseada na web
• Capacidades de controlo: PLC, controlos de paralelismo, controlo de cargas e disjuntores (até 6 disjuntores no MGC300; personalizável no MGC900)
• Funções energéticas: controlo de armazenamento, controlo de fontes renováveis, otimização de recursos energéticos
• Dados e segurança: tendências históricas e relatórios, gravador de alarmes e eventos, ecrãs de ajuda HMI, 4 níveis de acesso por palavra-passe
• Instalação: MGC300 tipicamente montagem em parede; MGC900 instalação em pé; topologia do sistema personalizável para Off-Grid ou On-Grid
• Certificações: listado UL 891 e certificado CSA
