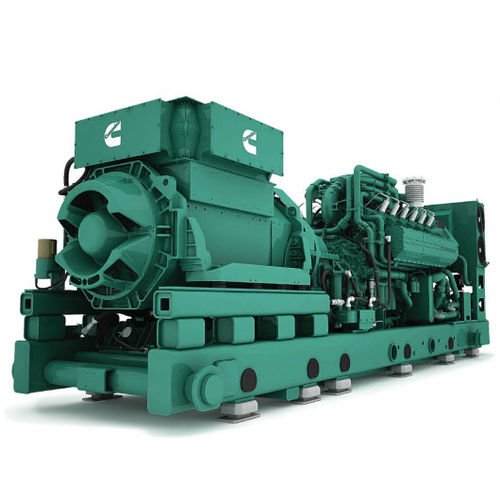

Grupo gerador de energia para cogeração HSK78G series

a diesela gása gás natural

Visão geral
A série HSK78G da Cummins fornece uma solução completa de gerador a gás projetada para aplicações de potência primária e picos. Projetada desde o skid, a HSK78G entrega saída elétrica confiável em uma ampla gama de qualidades de combustível e condições operacionais.

Destaques

• Frequência: 50 Hz e 60 Hz
• Potência contínua nominal: 1600–2000 kW (até 2500 kVA)
• Conformidade e certificações globais
• Disponibilidade de produto: África & Oriente Médio, Ásia-Pacífico, Europa, Índia, América Latina, América do Norte

Aplicações

• Potência primária
• Cogeração / produção combinada de calor e energia (CHP)

Setores-alvo

• Comercial & institucional
• Utility
• Industrial
• Aeroportos
• Aterros sanitários
• Mineração
• Universidades
• Estações de tratamento de águas residuais
• Fabricação
• Instalações prisionais
• Estabilização de rede (grid firming)
• Óleo & gás
• Shoppings
• Digestores anaeróbicos
• Estufas
• Produtores independentes de energia
• Agricultura

Características & benefícios
Eficiência elétrica de pico

• Até 44,2% (50 Hz) e 43,5% (60 Hz) eficiência elétrica ISO*
• Opera com gás natural de duto até 70 MN sem perda de potência
• Ajustes automáticos do motor para mudanças de qualidade do combustível e passos rápidos de carga sem desligar o motor
• Maior estabilidade, maior tempo de operação e menor custo de combustível reduzem o custo total de propriedade

Flexibilidade de combustível

• Alta densidade de potência em combustíveis até 40 MN
• Aceita ampla gama de combustíveis de baixo custo e derivados de resíduos
• Novos modelos gerenciam combustíveis low‑BTU e contaminados com menos derating
• Não requer espaço dedicado para sistemas de limpeza de gás
• Menores despesas de capital e operacionais

Confiabilidade extrema
Capacidade de potência total até 40 °C com turbo padrão; até 55 °C com turbo para altas temperaturas ambientais, para acomodar as condições do local.

Cogeração líder de mercado
Eficiência térmica até 47,1% e até 2110 kW de saída térmica utilizável para aquecimento, resfriamento e geração de vapor, trazendo benefícios de área e emissões.

Ciclos de serviço líderes

• Ciclo de revisão maior: ~80.000 horas
• Diagnósticos preditivos embarcados com sensores de vela e NOx e coleta de tendências em tempo real para minimizar o tempo de inatividade

Conformidade global

• NOx tão baixo quanto 250 mg/Nm³ (0,5 g/hp‑hr) sem pós‑tratamento (50 Hz)
• Capacidade de passo de carga de 30% com transições em quatro etapas para desempenho transitório superior

Conformidade 60 Hz (EUA / Canadá)

• EUA: compatível NSPS; certificado e marcado UL (UL2200); conforme NFPA 70, NFPA 37, NFPA 110 (nível/tipo a determinar)
• Canadá: certificado e marcado CSA (CSA C22.2 No.14 & No.100); conforme CSA C22.1, CSA B149, CSA C282 e CSA Z32

Conformidade 50 Hz

• Austrália: conforme AS/NZS 3000, AS/NZS 3814, AS/NZS 3009
• UE & Ásia: marcado CE; conformidade com códigos de rede EU
• Rússia: marcado EAC
• Nigéria: SONCAP

Notas
*GCC disponível apenas em 50 Hz

Especificações técnicas

• Série / Motor: HSK78G Gas Generator Series
• Opções de frequência: 50 Hz e 60 Hz
• Faixas de potência contínua nominal: 1600–2000 kW (contínuo) e até 2500 kVA
• Eficiência elétrica com gás de duto (ISO) por modelo: C1600N5CD 43,8%; C1800N5CD 44,3%; C2000N5CD 44,2%; C1600N6CD 43,2%; C1800N6CD 43,6%; C2000N6CD 43,5%
• Eficiência térmica ISO por modelo: C1600N5CD 47,7%; C1800N5CD 46,8%; C2000N5CD 45,9%; C1600N6CD 47,3%; C1800N6CD 46,3%; C2000N6CD 45,4%
• Consumo ISO (kW) por modelo: C1600N5CD 3652; C1800N5CD 4066; C2000N5CD 4530; C1600N6CD 3707; C1800N6CD 4128; C2000N6CD 4599
• Calor utilizável (kW) por modelo: C1600N5CD 1740; C1800N5CD 1901; C2000N5CD 2077; C1600N6CD 1752; C1800N6CD 1912; C2000N6CD 2088
• Número mínimo de metano por modelo: C1600N5CD 55; C1800N5CD 60; C2000N5CD 70; C1600N6CD 55; C1800N6CD 60; C2000N6CD 70
• Eficiência elétrica Low BTU (550 BTU/scf) por modelo: C1600N5CD 42,7%; C1800N5CD 43,2%; C2000N5CD 43,2%; C1600N6CD 42,1%; C1800N6CD 42,5%; C2000N6CD 42,6%
• Conteúdo energético Low BTU: 550 BTU/scf
• Dimensões (C×L×A, m): modelos 50 Hz (C1600N5CD/C1800N5CD/C2000N5CD) 6,9×2,2×2,8 m; modelos 60 Hz (C1600N6CD/C1800N6CD/C2000N6CD) 7,6×2,1×2,8 m
• Aumento típico de temperatura: 80–105 °C
• Emissões NOx indicadas: modelos 50 Hz 250–500 mg/Nm³; modelos 60 Hz 0,5–1,0 g/hp‑hr (conforme apresentado)
• Identificadores de folha de dados: D-6405, D-6401, D-6399, D-6417, D-6413, D-6409, D-6429, D-6425, D-6421
• Tipo de combustível: lean‑burn gas, otimizado para ampla variação de gás incluindo low‑BTU e combustíveis contaminados
• Serviço / manutenção: revisão maior ~80.000 horas; diagnóstico embarcado com sensores de vela e NOx para manutenção preditiva
