Software de visualização QAPV

de qualidadepara banco de dados ODBCde processo

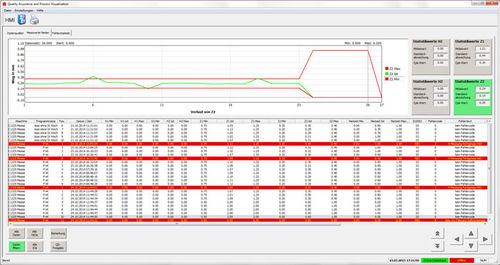

Garantia de qualidade e visualização de processos O programa QAPV (Quality Assurance and Process Visualization) é uma aplicação de 32 bits para PCs com Microsoft Windows® e foi desenvolvido para as rebitadeiras da Friedrich Maschinen- und Werkzeugbau GmbH. O objetivo do software QAPV é adotar, transferir, arquivar e visualizar os dados de processo registados durante a produção. O software QAPV pode ser executado diretamente no PC industrial instalado na máquina ou num PC externo que pode estar localizado, por exemplo, no escritório do encarregado. A ligação de dados a várias máquinas é assegurada através de uma rede Ethernet (TCP/IP). Se a ligação de dados entre o software QAPV e o PLC da máquina estiver ativa, após cada etapa de produção, os valores de processo determinados durante o processamento são lidos a partir do PLC e guardados na base de dados SQL. O software QAPV pode ser executado offline, sem ligação à máquina, por exemplo, para avaliar os ficheiros de arquivo copiados da máquina num PC de escritório externo. Na página Valores Medidos - Rebitagem os valores do processo de rebitagem registados por todas as máquinas são exibidos, editados estatisticamente e representados graficamente, desde que cumpram as condições de filtragem definidas anteriormente e que o número máximo de registos de dados que podem ser exibidos não seja excedido. As visualizações são actualizadas automaticamente quando novos registos de dados que satisfazem as condições de filtragem actuais são recebidos dos controlos das máquinas ligadas. O diagrama representa os respectivos valores mínimos, reais e máximos registados do eixo ativado com os botões de estatísticas grandes.
