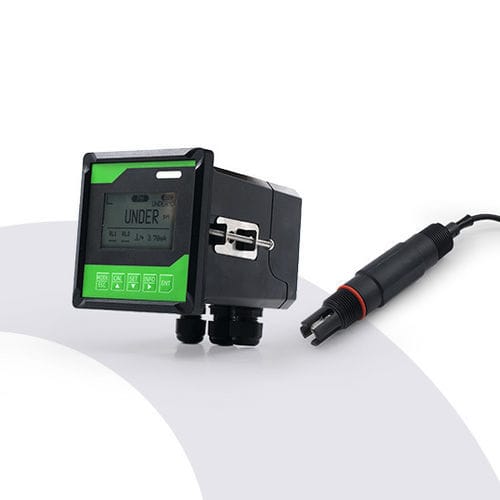

Medidor de pH de processo DAW3001-pH

de águadigitalcom display LCD

Visão geral do produto

• O DAW3001-pH é um analisador de pH online de alto desempenho com um display LCD com proteção IP65 para operação estável 24 horas por dia, 7 dias por semana.
• Operação amigável ao usuário através de um menu conciso, filtragem de software ajustável e fortes capacidades anti-interferência, adaptando-se bem a ambientes industriais complexos.
• Suporta medição de pH/ORP e eletrodos de antimônio metálico opcionais para ambientes com ácido fluorídrico.
• Fonte de alimentação universal ou versão DC opcional, com interface RS485 isolada (MODBUS-RTU) para transmissão de dados.
• Design montado na parede, opera a 0～60℃ e <90% de umidade.
• Emparelhado com um sensor de pH protegido IP68, alcança uma medição de 0-14 pH/0~50℃ com precisão do sensor de ±0.1 pH, tempo de resposta <30S, e instalação flexível, adequado para diversas necessidades de monitoramento industrial.

Características

• Display LCD de matriz de pontos 128*64, comutável entre chinês e inglês, nível de proteção IP65, operação estável 24 horas por dia
• Design de menu conciso, operação fácil e conveniente, prompts gráficos, interface bonita e clara
• Filtragem digital de software ajustável, capacidade anti-interferência de hardware aprimorada, garantindo medição mais estável e adaptabilidade a ambientes industriais complexos
• Fonte de alimentação universal (85～260VAC) em todo o mundo, com versão DC personalizada opcional (18～36VDC)
• Interface digital RS485, protocolo de comunicação MODBUS-RTU
• Duas funções de medição: medição de pH (acidez e alcalinidade) ou medição ORP (potencial de oxidação-redução)
• Equipado com função de eletrodo de antimônio metálico, utilizável em ambientes contendo ácido fluorídrico

Parâmetros técnicos (Analisador)
Categoria de parâmetro | Especificações | Detalhes
pH | Faixa de medição | -2.00～16.00 pH
pH | Resolução | 0.01 pH
pH | Precisão de medição | ±0.02 pH
ORP | Faixa de medição | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | Resolução | 1 mV
ORP | Precisão de medição | ±1 mV
Temperatura | Faixa de medição | -5.0～105.0℃
Temperatura | Resolução | 0.1℃
Temperatura | Precisão de medição | ±0.2℃ (-5.0～80.0℃) para PH3001; ±0.5℃ (80.0～105.0℃) para PH3002
Temperatura | Entrada de temperatura | NTC10KΩ
Temperatura | Compensação de temperatura | Automática/Manual
Corrente transmitida | Tipo de saída | 4～20 mA (faixa correspondente configurável)
Corrente transmitida | Precisão da corrente | ±1% F.S
Corrente transmitida | Carga de saída | Menos de 600 Ω
Controle de comutação | Relé | 2 relés SPST
Controle de comutação | Capacidade de carga | 2.5A 230VAC
Transmissão de dados | Interface de transmissão | RS485 com tensão de isolamento de 2500Vrms
Transmissão de dados | Protocolo de comunicação | MODBUS-RTU (para leitura de dados)
Outros parâmetros | Fonte de alimentação de trabalho | 85～260VAC ou 18～36VDC (selecionável antes de encomendar)
Outros parâmetros | Temperatura de trabalho | 0～60℃
Outros parâmetros | Umidade de trabalho | Umidade relativa < 90%
Outros parâmetros | Nível de proteção | IP65
Outros parâmetros | Método de instalação | Montagem na parede
Outros parâmetros | Dimensões totais (HxWxD) | 108x108x132 mm
Outros parâmetros | Dimensões de corte | 92.5x92.5 mm (tolerância positiva)

Parâmetros técnicos (Sensor de pH)
Parâmetros técnicos | Especificações
Faixa de medição | 0-14 pH, Temperatura 0~50℃
Princípio de detecção | Método do Eletrodo de Vidro
Precisão | ±0.1 pH; Temperatura: ±0.5℃
Repetibilidade | ±0.1 pH
Tempo de resposta | ＜30S
Resolução | 0.01 pH
Compensação automática de temperatura | NTC10K
Resistência à pressão | ≤2Bar
Material do sensor | Carcaça PPS + Eletrodo de Vidro
Material do controlador | ABS
Classe de proteção | Sensor IP68; Controlador IP65
Sinal de saída | 1 Canal 4-20mA/Modbus RS485
Controle de comutação | 2 relés SPST
Carga do relé | 2.5A 230 VAC
Rosca de montagem | Rosca de tubo 3/4NPT superior e inferior
Tensão de operação | 85~260VAC ou 24VDC
Dimensão do medidor | 108×108×132mm
Dimensão de corte | 92.5×92.5 mm
Instalação do sensor | Submersível/Bypass/Tubulação
Instalação do medidor | Montagem em painel

Especificações chave / Características técnicas

• Modelo: DAW3001-pH
• Faixa de medição: -2.00～16.00 pH (Analisador), 0-14 pH (Sensor)
• Resolução: 0.01 pH
• Precisão: ±0.02 pH (Analisador), ±0.1 pH (Sensor)
• Faixa de temperatura: -5.0～105.0℃ (Analisador), 0~50℃ (Sensor)
• Proteção: Controlador IP65, Sensor IP68
• Saída: 4-20mA, RS485 MODBUS-RTU
• Fonte de alimentação: 85～260VAC ou 18～36VDC
• Instalação: Montagem na parede (controlador), Submersível/Bypass/Tubulação (sensor)
• Dimensões: 108x108x132 mm
