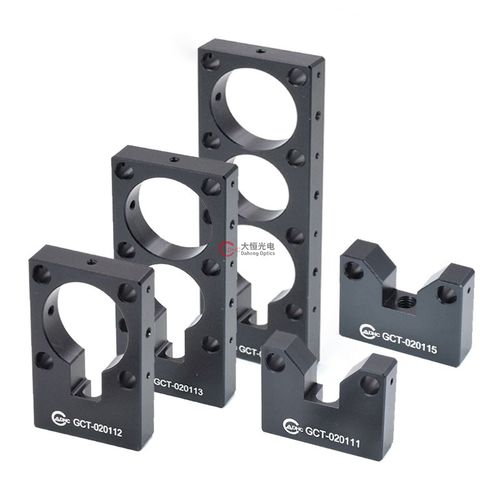

Suporte para óptica GCT-02011 series

para sistemas de gaiola

Esta série de suportes de suporte pertence ao dispositivo de suporte inferior da estrutura do sistema de gaiola. Utiliza-se para conectar firmemente as hastes de suporte padrão de passo 30mm com uma altura fixa do eixo óptico central e uma plataforma óptica ou outros planos de montagem De acordo com a altura de cada suporte, haverá diferentes filas de furos de Ø6mm para as hastes da gaiola. As hastes da gaiola podem ser montadas no plano de instalação óptica com a altura do eixo óptico central different. GCT020112, GCT-020113 e GCT-020114 têm orifícios de Ø25mm ou Ø30mm para montagem dos adaptadores da série GCT-0310, para que vários componentes possam ser transportados para o sistema óptico. Os furos de montagem dos parafusos M6 são reservados na montagem de suporte, que pode ser conectada com as superfícies de montagem da plataforma.
