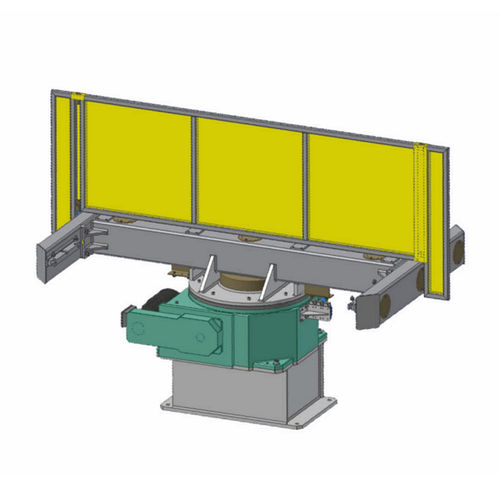

Posicionador elétrico

rotativo

Características: A operação do posicionador é feita a partir do console para a programação do robô; Mesa rotativa Weiss para rotação horizontal da mesa; Possibilidade de operação síncrona do robô de soldadura com o posicionador; Conector integrado para massa (500 A), O eixo oco na placa de fixação livre permite o fornecimento de ar comprimido e de condutores de controle; TypeHZP-250/EO-2x HZP-300/EO-2x HZP-500/EO-2x HZP-750/EO-2x Número de lados2 (A,B)2 (A,B)2 (A,B)2 (A,B)2 (A,B) Carga útil máxima por lado (A e B)250 kg300 kg300 kg500 kg750 kg Rotação máx. radiosa575 mm575 mm575 mm575 mm575 mm575 mm Distância entre as placas de aperto1.750 mm2.000 mm2.150 mm2.150 mm2.150 mm Tempo de giro para 180°cca 4 s5 s8 s8 s5 s5 s Velocidade de rotação23,8 min-111,2 min-111,2 min-111,2 min-111,2 min-1 Momento nominal - rotação412 Nm1.225 Nm1.225 Nm1.225 Nm1.225 Nm Ângulo de rotação+/-200°+/-200°+/-200°+/-200°+/-200° Repetância de posicionamento (R=100mm)+/-0,2 mm+/-0,2mm+/-0,2mm+/-0,2mm+/-0,2mm Unidade de acionamentoWEISS TC700WEISS TC700WEISS TC700WEISS CR700
