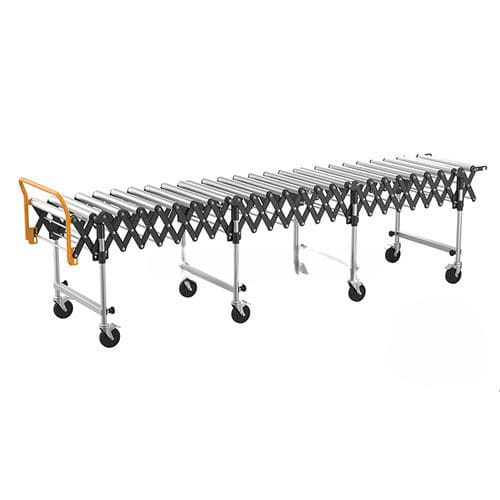

Transportador de rolos FWA series

de movimentaçãopara manipulaçãotelescópico

Visão geral
Alta capacidade de carga por unidade de rolo. Funcionamento suave e silencioso. Adequado para manuseio de itens médios a grandes em ambientes de fabricação e logística. Comprimento extensível para manuseio flexível e armazenamento compacto.

Descrição do produto

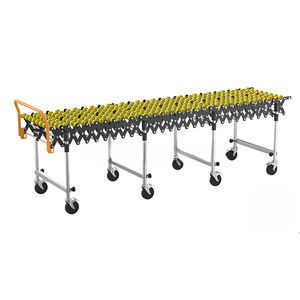

• Transportador extensível de rolos sem acionamento para manuseio de itens médios a grandes.
• Disponível nos diâmetros de tubo Φ38 (FWA-38) e Φ50 (FWAH-50) com 2 a 6 unidades de rolos.
• Projeto de carcaça de rolamento em polímero e tampa final para garantir operação silenciosa e suporte confiável.

Especificações
Transportador extensível de rolo simples Φ38
Model | Unit | Length mm
FWA-38 | 2 | 980-2480
FWA-38 | 3 | 1350-3510
FWA-38 | 4 | 1720-4540
FWA-38 | 5 | 2090-5570
FWA-38 | 6 | 2460-6600
Largura mm: 500, 600 (opções)
Altura mm: 700~1000, 550~700 (opções)
Carga/Unidade kg (sem choque): 80

Transportador extensível de rolo simples Φ50
Model | Unit | Length mm
FWAH-50 | 2 | 1120-2700
FWAH-50 | 3 | 1540-3800
FWAH-50 | 4 | 1960-4900
FWAH-50 | 5 | 2380-6000
FWAH-50 | 6 | 2800-7100
Largura mm: 600, 750, 900 (opções)
Altura mm: 700~1000, 550~700 (opções)
Carga/Unidade kg (sem choque): 100

Detalhes do rolo

• Diâmetro do tubo (D) | t | Diâmetro do eixo (d) | Opções de material do tubo.
• Φ38: t = 1,2 mm; eixo Φ12 mm; aço zincado padrão, inox opcional.
• Φ50: t = 1,5 mm; eixo Φ12 mm; aço zincado padrão, inox opcional.

Características

• Projeto de carcaça de rolamento em polímero e tampa final.
• Funcionamento suave e silencioso, adequado para linhas de produção e embalagem.

Especificações técnicas

• Tipo de produto: Transportador extensível de rolos sem acionamento.
• Rolos aplicáveis: diâmetros de tubo Φ38 e Φ50.
• Espessura do tubo: Φ38 t=1,2 mm; Φ50 t=1,5 mm.
• Diâmetro do eixo: Φ12 mm.
• Séries disponíveis: FWA-38, FWAH-50 (2 a 6 unidades de rolos).
• Intervalos de comprimento variam conforme número de unidades (ver especificações acima).
• Opções de largura: 500 / 600 mm (Φ38); 600 / 750 / 900 mm (Φ50).
• Intervalos de altura ajustáveis: 700–1000 mm e 550–700 mm (opções).
• Carga por unidade (sem choque): Φ38 ≈ 80 kg; Φ50 ≈ 100 kg.
