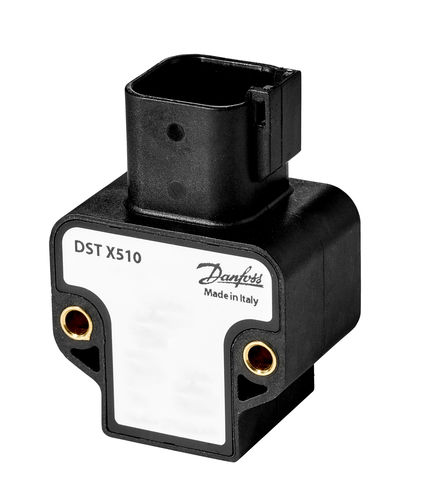

Encoder angular absoluto DST X510

monovoltaanalógico5 Vcc

Nome do produto
Sensor de posição rotativo, DST X510, 180 °, Redundante, Saída ratiométrica

Descrição curta
Tensão de alimentação [V] CC: 5 V; Conexão elétrica: Deutsch (6 pinos), padrão DT04-6P; Direção de rotação: CCW + CW; Chave de especificação: DR180180LA14A00 0033X00

Dados básicos do produto
Código do produto: 098G1001
Tipo: DST X510
Grupo de produto: Sensores
Descrição do nome do produto: Sensor de posição rotativo
Peso bruto: 0,082 Quilograma
Peso líquido: 0,07 Quilograma
Volume: 0,253 Litro
EAN: 5702428572989

Detalhes técnicos
Atuador: A
Ângulo / Canal 1 [°]: 180 °
Ângulo / Canal 2 [°]: 180 °
Tipo de circuito: Redundante
Sinal de saída: Ratiométrico
Tensão de alimentação [V] CC: 5 V
Conexão elétrica: Deutsch (6 pinos)
Padrão de conexão elétrica: DT04-6P
Contém baterias: Não
Aprovação: CE
Marca CE: Sim
Conformidade EU RoHS: Sim com isenções (cláusula de isenção: 6(c))
Conformidade China RoHS: Fora do escopo
Formato de embalagem: Multi pack
Quantidade por formato de embalagem: 20 pc
Substâncias candidatas REACH: Chumbo (CAS nº 7439-92-1)
Direção de rotação: CCW + CW
Número do dossiê SCIP: a707096f-52fa-4871-9e91-55f08f6518d1
Nome do produto dossiê SCIP: GRA
Chave de especificação: DR180180LA14A00 0033X00
Marca UL: Não

Documentos disponíveis (selecionados)
Ficha técnica: Rotary position sensor, DST X510 (AI562740196805en-010202)
Guia de instalação: Rotary sensor with shaft DST X510 (AN30144419278701-000201)
Guia de operação: DST X510 and DST X520 Rotary position sensors SAE J1939 (AQ304226795410en-000201)
Guia de operação: DST X510 and DST X520 Rotary Sensor CANopen (AQ304227809412en-000201)

Especificações técnicas

• Modelo: DST X510
• Tensão de alimentação: 5 V CC
• Sinal de saída: Ratiométrico
• Tipo de circuito: Redundante
• Atuador: A
• Ângulo/canal (1 & 2): 180 ° / 180 °
• Conexão elétrica: Deutsch, 6 pinos, padrão DT04-6P
• Direção de rotação: CCW + CW
• Peso bruto: 0,082 kg
• Peso líquido: 0,07 kg
• Volume: 0,253 L
• Embalagem: Multi pack (20 pcs)
• EU RoHS: Sim com isenções (6(c))
• Substância candidata REACH: Chumbo (CAS 7439-92-1)
• Número do dossiê SCIP: a707096f-52fa-4871-9e91-55f08f6518d1
• Chave de especificação: DR180180LA14A00 0033X00
