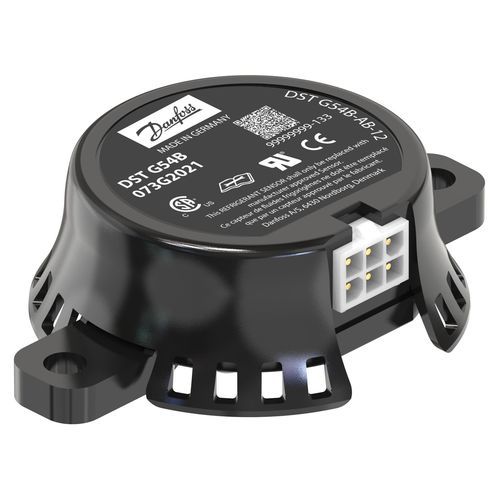

Sensor de gás refrigerante para gás refrigerante DST G54B

R454Bpara detecção de vazamentosMODBUS

Nome do produto
Sensor de gás, DST G54B, R454B

Descrição curta
Sensor de gás para refrigerantes A2L (R454B). Saída dupla (Modbus + relé). Ligação elétrica: Mini Mate-N-Lok de 6 pinos. Invólucro redondo Ø6 preto com grau de proteção IP54. Projetado para detecção de fugas e monitoramento de refrigerantes em aplicações HVACR, com ampla faixa de temperatura e tempo de resposta rápido.

Documentos

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

Visuais

• Foto do produto: múltiplas fotos disponíveis (Sensor de gás DST G54B)
• Foto da família: foto da família das séries DST G e DST GS

Peso / Identificação
Peso bruto: 58 Gram
Peso líquido: 46 Gram
Número de artigo internacional / EAN: 5715255245988
Número da peça do cliente: 8301-119

Especificações técnicas

• Tipo: DST G54B
• Grupo de produto: Sensores
• Descrição do produto: Sensor de gás
• Chave de especificação: DST G54B-AB-12-3AAB-LC003-I
• Limite de alarme [LFL %]: 12
• Reset de alarme [histerese LFL %]: 2.5
• Reset de alarme (Modbus): 5 minutos
• Reset de alarme (Relé): 5 minutos
• Sinal de saída: Duplo (Modbus + Relé)
• Tensão de alimentação [V] AC: 24 V
• Tensão de alimentação [V] DC: 24 V
• Corrente de alimentação máx. [mA]: 300 mA
• Temperatura de operação [°C] (min): -40 °C
• Temperatura de operação [°C] (max): 80 °C
• Temperatura de operação [°F] (min): -40 °F
• Temperatura de operação [°F] (max): 175 °F
• Tempo de resposta [s]: <15
• Tempo de recuperação [min]: <5
• Condições de humidade relativa: 0 - 100
• Refrigerantes: R454B
• Faixa de pressão [bar]: 0.7 - 1.2 bar
• Faixa de pressão [psi]: 10.15 - 17.4 psi
• Ligação elétrica: Mini Mate-N-Lok
• Tamanho da ligação elétrica: 6 pinos
• Norma de ligação elétrica: EN 60529
• Pinout: Pin 1 = + alimentação; Pin 2 = - comum; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = Entrada do relé; Pin 6 = Relé NO
• Design do invólucro: Redondo Ø6 preto
• Grau de protecção do invólucro: IP54
• Material da caixa: PA66 25% fibra de vidro
• Classificação de chama: UL 94 V-0
• Interface de montagem: 2 suportes 180°
• Terminação Modbus: 120 Ohm
• Contém baterias: Não
• Quantidade por formato de embalagem: 80 pc
• Formato de embalagem: Embalagem industrial
• Conformidade EU RoHS: Sim
• Conformidade China RoHS: Fora do escopo
• Substâncias da lista candidata REACH: Não
• Aprovações: C UL US UL Recognized; Marca CE: Sim; Marca UL: Sim
