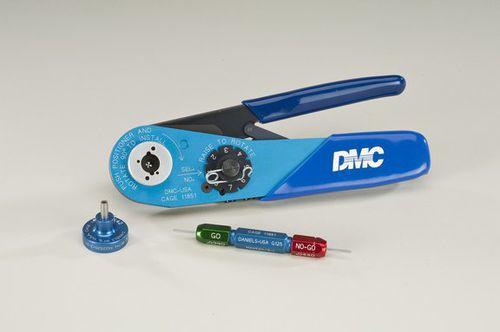

Ferramenta de crimpagem manual AFM8

para fio

Qualificado para MIL-DTL-22520/2* e AS22520/2* Acolhe os posicionadores "K" da Daniels Qualificado para MIL-DTL-22520/2* e AS22520/2*, o DMC AFM8 foi projetado para a maioria dos tipos de conectores miniatura e sub-miniatura que são tão amplamente utilizados em sistemas eletrônicos. O AFM8 atende à necessidade de uma ferramenta miniatura que acomoda fios de 20 a 32 AWG. O AFM8 dá um crimp de impressão Mil-Standard 8, o que garante a máxima resistência à tração. A catraca de precisão controlada por ciclo assegura sempre uma crimpagem de precisão consistente. A estrutura da ferramenta tem um botão seletor de 8 passos incorporado para facilitar a discagem do ajuste correto da profundidade de franzido para o fio utilizado. Os posicionadores adaptam a estrutura da ferramenta a uma determinada aplicação. A placa de dados em cada posicionador designa qual contato o posicionador acomoda para seu tamanho de fio e indica a posição do seletor. O posicionador é facilmente removido e trocado. Recomenda-se o gaging periódico para assegurar uma calibração precisa. Isto é facilmente realizado com o M22520/3-1 "GO/NO-GO" gage (DMC part no. G125) no ajuste SEL #8. O AFM8 tem um comprimento de 6 3/4" e pesa aproximadamente 10 oz. Para além de manter a ferramenta limpa e devidamente guardada quando não está a ser utilizada, não é necessária a manutenção do operador. O kit de ferramentas DMC274 contém a estrutura de ferramentas AFM8, o calibre de ferramentas e todos os posicionadores de mil-especções. Também estão incluídas no DMC274 as folhas de instruções de ferramentas e um gráfico de selecção de ferramentas.
