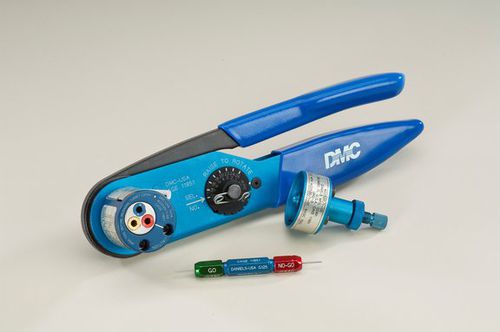

Ferramenta de crimpagem manual AF8

para fio

O DMC AF8, qualificado para MIL-DTL-22520/1* e AS22520/1*, tem uma aplicação praticamente ilimitada dentro da gama de fios especificada de 12 a 26 AWG. Mais de mil cabeças de torre estão disponíveis para adaptar a estrutura da ferramenta à sua combinação específica militar ou de contato/fios proprietários. O crimp de 8 impressões, que é padrão no AF8, assegura uma resistência máxima absoluta à tração com quase todos os contatos de barril fechado. Configurações de recuo e calibragem especiais estão disponíveis mediante solicitação. Para uma operação adequada, a ferramenta deve ser acoplada com um dos seguintes acessórios opcionais: uma cabeça de torreta padrão militar ou não militar (Série TH-XXX Parte No.), um posicionador padrão militar ou não militar (Série TP-XXX Parte No.), ou uma cabeça ajustável (Parte No. UH2-5). Isto é feito simplesmente orientando o cabeçote na posição chaveada, e apertando os parafusos sextavados fornecidos como parte do cabeçote. A catraca de precisão controla o ciclismo da ferramenta em ambos os sentidos de movimento do punho. Isto assegura sempre a mesma crimpagem precisa. É como ter um inspector de controlo de qualidade em cada estação de trabalho. A profundidade de crimpagem positiva é controlada por um botão selector de 8 posições convenientemente localizado na estrutura da ferramenta. O operador simplesmente disca o passo desejado para o fio a ser utilizado. Este ajuste pode ser fixado através de um pino de bloqueio ou de um fio de segurança. Uma placa de dados permanente é afixada em todas as cabeças de torre e posicionadores. Esta placa lista números de peças de contato específicos, o código de cor da posição correspondente (para cabeças de torre de 3 posições) e configurações sugeridas de profundidade do seletor para o tamanho do fio utilizado. O AF8 tem aproximadamente 9,75" x 2,5" x 1,25" e pesa 15 onças.
