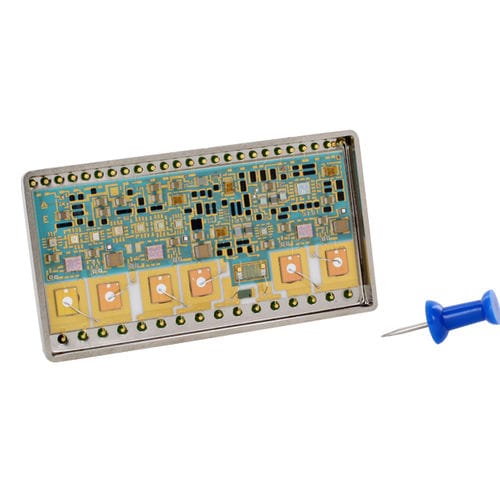

Controlador de motor sem escovas PW-8254xN, PW-8255xN

trifásicoCCanalógico

Os PW-82540/50N (100Vdc) e PW-82541/51N (200Vdc) são controladores de regulamento atuais do laço do torque do elevado desempenho projetados regular precisamente a corrente nos enrolamentos do motor de uma C.C. sem escova de 3 fases e escovar os motores da C.C. O PW-825X0/X1N é um controlador completamente independente do motor que converta um sinal do comando da entrada análoga no motor atual e use os sinais dos sensores de efeito hall no motor comutar a corrente nos enrolamentos do motor. A corrente do motor internamente é detetada e processada em um sinal análogo. O sinal atual é somado junto com o sinal do comando produzir um sinal do erro que controle o ciclo de dever da modulação de largura de pulso (PWM) da saída, assim controlando a corrente do motor. O desempenho de PW-825X0/X1N pode ser ajustado utilizando o amplificador do erro interno e componentes proporcionais/integrais externos da rede do regulador (PI) para combinar características do motor.
