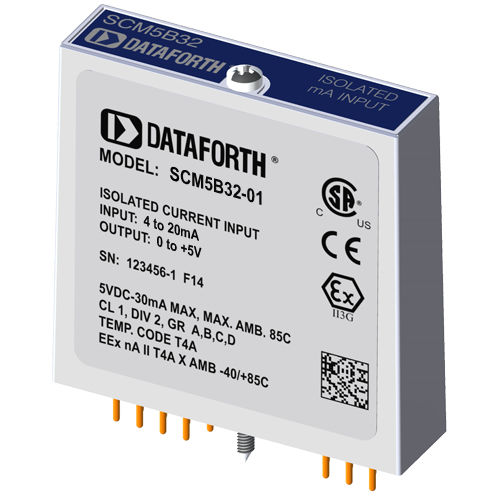

Módulo de entrada de corrente SCM5B32-01

analógicopara montagem em placa de circuito impressoisolado

Cada módulo de entrada de corrente SCM5B32 fornece um único canal de entrada analógica que é filtrado, isolado, amplificado e convertido numa saída de tensão analógica de alto nível (Figura 1). Esta saída de tensão é controlada por um interrutor lógico, o que permite que estes módulos partilhem um barramento analógico comum sem a necessidade de multiplexadores externos. Os módulos SCM5B foram concebidos com um circuito do lado do computador completamente isolado, que pode ser flutuado para ±50 V a partir do pino 16 do Comum de Alimentação. Este isolamento completo significa que não é necessária qualquer ligação entre o Comum de E/S e o Comum de Alimentação para o funcionamento correto do comutador de saída. Se desejado, o interrutor de saída pode ser ligado continuamente, bastando ligar o pino 22, o pino Read-Enable, ao I/O Common, pino 19. Uma resistência de conversão de corrente de precisão de 20 Ohm é fornecida com o módulo SCM5B32. Os soquetes são fornecidos nos painéis traseiros SCMPB01/02/03/04/05/06/07 para permitir a instalação desse resistor. Estão disponíveis resistências extra com o número de peça SCMXR1. A filtragem do sinal é efectuada com um filtro de seis pólos que fornece 95dB de rejeição de modo normal a 60Hz e 90dB a 50Hz. Dois pólos deste filtro estão no lado do campo da barreira de isolamento, e os outros quatro estão no lado do computador. Após a filtragem inicial do lado do campo, o sinal de entrada é cortado por um circuito chopper proprietário. O isolamento é efectuado por acoplamento de transformador, mais uma vez utilizando uma técnica própria para suprimir a transmissão de picos ou sobretensões de modo comum. O módulo é alimentado a partir de +5VDC, ±5%. Um circuito de entrada especial nos módulos SCM5B32 fornece proteção contra a ligação acidental de tensões de linha de alimentação até 240VAC.
