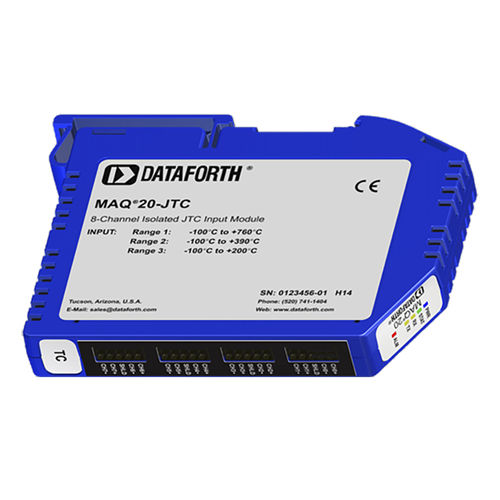

Módulo de processamento de sinais de entrada MAQ20-JTC

para termoparpara trilho DIN

Os módulos de entrada analógica de termopar MAQ20 têm 8 canais de entrada diferencial. São oferecidos modelos separados para interface com termopares Tipo J, Tipo K, Tipo T e Tipos R e S. A compensação de junção fria utiliza quatro sensores internos, resultando numa precisão de medição líder na indústria em qualquer configuração de sistema e em toda a gama de temperaturas de funcionamento do sistema. Todos os canais são configuráveis individualmente para gama, limites de alarme e cálculo da média para corresponder às aplicações mais exigentes. Os alarmes Alto, Baixo, Alto-Alto e Baixo-Baixo fornecem funções essenciais de monitorização e aviso para garantir um fluxo de processo ótimo e um funcionamento à prova de falhas. A filtragem passa-baixo por hardware em cada canal permite a rejeição de frequências de linha de 50 e 60 Hz. As ligações de E/S de campo são efectuadas através de blocos de terminais tipo gaiola de mola com quatro posições previstas para a terminação de blindagens de cablagem. O isolamento entre a entrada e o barramento é de 1500 Vrms e cada canal individual está protegido até uma sobrecarga contínua de 150 Vrms em caso de erros de cablagem inadvertidos. Os canais sobrecarregados não afectam negativamente outros canais no módulo, preservando assim a integridade dos dados. Os canais de um módulo podem ser activados seletivamente para digitalização. Todos os canais estão activados por predefinição; no entanto, os canais não utilizados podem ser desactivados para aumentar a taxa de amostragem dos canais activados.
