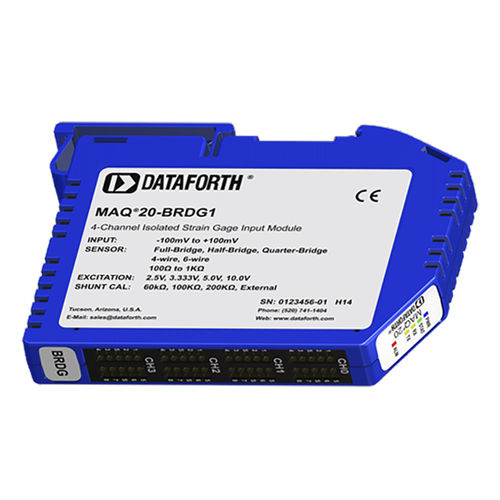

Módulo de processamento de sinais com entradas analógicas MAQ20-BRDG1

para extensômetropara trilho DIN

O módulo de entrada de strain gage MAQ20 oferece 4 canais de entrada e pode fazer interface com sensores de ponte completa, meia ponte e um quarto de ponte usando conexões de 4 ou 6 fios. Todos os canais são configuráveis individualmente para faixa, alarmes e cálculo de média para atender às aplicações mais exigentes. Além disso, a taxa de amostragem, a resolução, a largura de banda, a tensão de excitação e a calibração de derivação são parâmetros configuráveis pelo utilizador. Os sinais de entrada são amostrados simultaneamente e o modo burst pode ser utilizado para captar eventos rápidos. Os alarmes Alto, Baixo, Alto-Alto e Baixo-Baixo fornecem funções essenciais de monitorização e aviso para garantir um fluxo de processo ótimo e aplicações à prova de falhas. A filtragem passa-baixo por hardware em cada canal permite a rejeição de frequências indesejadas. As ligações de E/S de campo são efectuadas através de blocos de terminais tipo gaiola de mola com posições designadas para a terminação de blindagens de cablagem. O isolamento de entrada para barramento é de 1500 Vrms e cada canal individual está protegido até 30 Vrms de sobrecarga contínua em caso de erros de cablagem inadvertidos. Os canais sobrecarregados não afectam negativamente outros canais no módulo, o que preserva a integridade dos dados.
