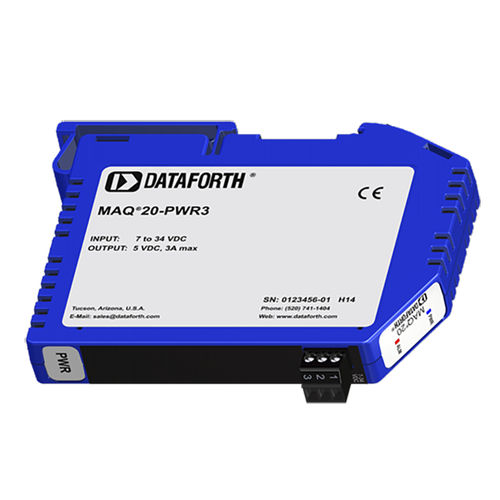

Módulo de alimentação de E/S modo de carga rápida MAQ20-PWR3

multicanal

O sistema MAQ20 é constituído por módulos de entrada e saída de condicionamento de sinal, programáveis, multicanal e montados em calha DIN, e por módulos de comunicações. A alimentação do sistema é ligada ao módulo de comunicações, que por sua vez alimenta os módulos de E/S. Os módulos de comunicações fornecem 5VDC a até 3A através do backbone do sistema, o que é mais do que adequado para a maioria dos sistemas típicos (os módulos de entrada padrão consomem 150mW). No entanto, alguns modelos de E/S do MAQ20 fornecem quantidades significativas de energia a dispositivos de E/S de campo e, quando muitos destes são utilizados num único sistema, os requisitos de alimentação podem exceder a saída de energia do módulo de comunicações. Para satisfazer estas necessidades de elevado consumo de energia, podem ser instalados um ou mais módulos MAQ20 Load Share Power Supply (MAQ20-PWR3) em qualquer ranhura de módulo de E/S num único backbone para fornecer a energia adicional necessária. O módulo Load Share Power Supply oferece vantagens significativas ao sistema em comparação com a concorrência. Contém circuitos avançados que partilham ativamente os requisitos de carga do módulo de E/S de forma igual com o módulo de comunicações MAQ20 e outros módulos de fonte de alimentação de partilha de carga. A Dataforth concebeu circuitos de absorção de potência inversa, sobrecarga e transientes, tanto no módulo Load Share Power Supply como no módulo de Comunicações, para garantir que o sistema está protegido em condições de falha. Além disso, é um módulo de troca a quente. Embora a sua função principal seja fornecer energia extra a um sistema em que os módulos de E/S exigem mais energia do que o módulo de comunicações pode fornecer, o módulo Load Share Power Supply também pode ser utilizado para fornecer energia redundante para cargas inferiores a 3A (15W), aumentando a fiabilidade do sistema.
