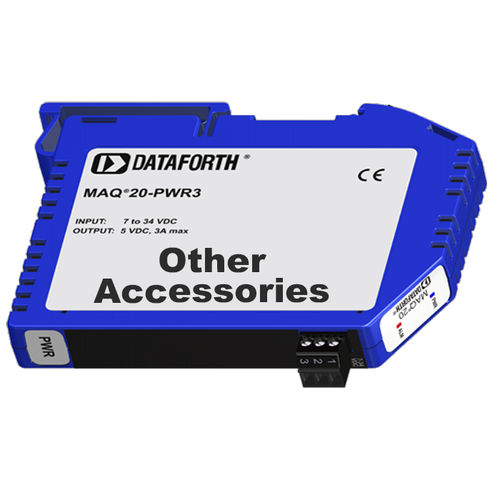

Módulo de alimentação de E/S modo de carga rápida MAQ20-PWR3

O Sistema de Aquisição e Controlo de Dados Industriais MAQ®20 da Dataforth oferece um acessório Load Share Power Supply Module para expansão, standby e energia redundante. O sistema MAQ20 é composto por módulos de entrada e saída programáveis, multicanal, de condicionamento de sinal e módulos de comunicação montados em calha DIN. A alimentação do sistema é ligada ao módulo de comunicações, que por sua vez alimenta os módulos de E/S. Os módulos de comunicações fornecem 5VDC a até 3A através do backbone do sistema, o que é mais do que adequado para a maioria dos sistemas típicos (os módulos de entrada padrão consomem 150mW). No entanto, alguns modelos de E/S do MAQ20 fornecem quantidades significativas de energia a dispositivos de E/S de campo e, quando muitos destes são utilizados num único sistema, os requisitos de alimentação podem exceder a saída de energia do módulo de comunicações. Para satisfazer estas necessidades de elevado consumo de energia, podem ser instalados um ou mais módulos MAQ20 Load Share Power Supply (MAQ20-PWR3) em qualquer ranhura de módulo de E/S num único backbone para fornecer a energia adicional necessária. O módulo Load Share Power Supply oferece vantagens significativas ao sistema em comparação com a concorrência. Contém circuitos avançados que partilham ativamente os requisitos de carga do módulo de E/S de forma igual com o módulo de comunicações MAQ20 e outros módulos de fonte de alimentação de partilha de carga. A Dataforth concebeu circuitos de absorção de energia inversa, sobrecarga e transientes, tanto no módulo Load Share Power Supply como no módulo de Comunicações, para garantir que o sistema está protegido em condições de falha. Além disso, é um módulo de troca a quente.
