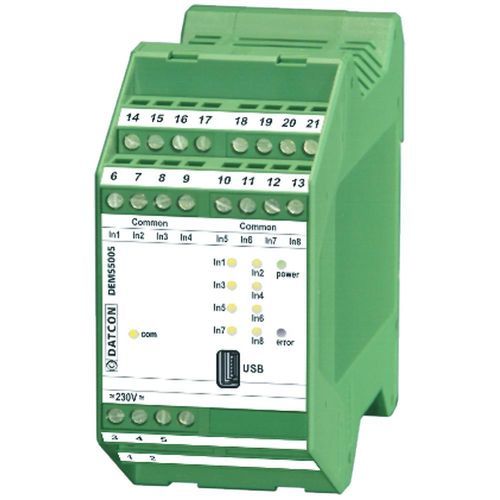

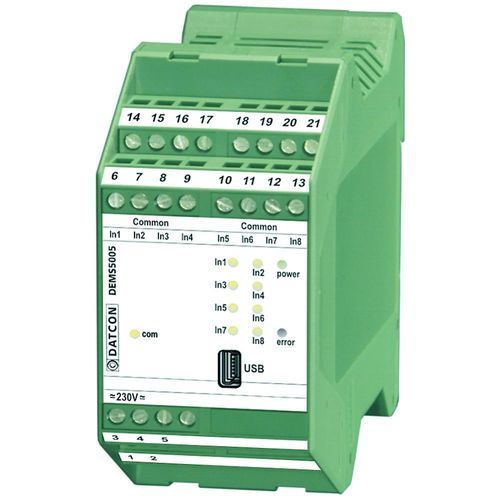

Contador de pulsos DEMS5005

industrialRS485MODBUS

O Coletor de Impulsos DEMS5005 tem a função de integrar no sistema os transmissores de saída de impulsos (medidores de volume, medidores de consumo, etc.), que são ligados às entradas do dispositivo. Através da utilização deste dispositivo, torna-se simples ligar vários dispositivos a sistemas de controlo de processos. Este dispositivo desempenha duas funções diferentes: Contagem dos impulsos de entrada (consumo / medição), e Medição do tempo entre os impulsos de entrada (medição de consumo momentâneo, medição de caudal-volume, etc.). O DEMS5005 pode ser ligado a um computador de processamento de sinais, ou a um PLC através de uma interface de comunicação RS232 / RS485, o protocolo de comunicação é: MODBUS RTU. As saídas NAMUR e de contacto podem ser ligadas à entrada do coletor de impulsos. No caso de transmissores de entrada NAMUR, o dispositivo está equipado com uma função de deteção de falha de linha para monitorizar linhas de circuito curto ou aberto. Estão disponíveis duas gamas de medição diferentes para seleção: 0-10 Hz (aqui a entrada é livre de saltos) e 0-50 Hz. O utilizador pode selecionar entre os seguintes modos de entrada: o dispositivo é ativado por bordos ascendentes ou descendentes, ou (no caso de um contacto), o dispositivo é ativado pelo fecho ou abertura do contacto. Os parâmetros de funcionamento podem ser especificados e descarregados através de um programa de configuração simples, executado num PC. Estes parâmetros são: seleção da entrada (NAMUR / contacto), modo de entrada (sinal ascendente / deteção do bordo descendente), gama de frequências. Em modo on-line, o programa permite uma monitorização contínua de todas as entradas. O dispositivo coletor de impulsos pode ser ligado a um computador de configuração através de uma porta USB.
