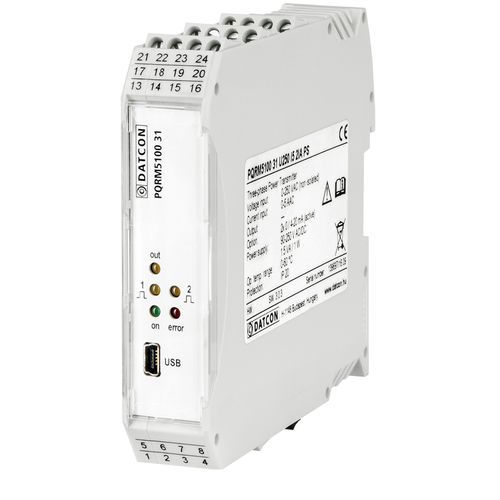

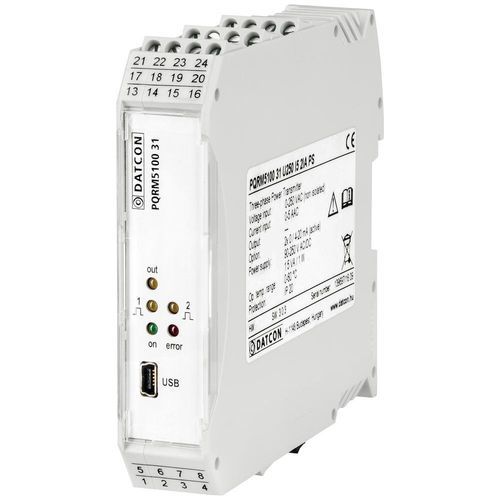

Relé de monitoramento de potência PQRM5100 31 series

de correntede tensãode frequência

O PQRM5100 31 ... Transmissor de potência multifunções trifásico adequado para a medição de 51 parâmetros diferentes da rede eléctrica trifásica: - os valores TRMS das tensões e correntes de fase - potência ativa, potência reactiva, potência aparente e fator de potência por cada fase - energia +ativa, energia -ativa, energia indutiva, energia capacitiva por cada fase e por trifásica - frequência, ângulo de fase, tensões de linha, ângulos de fase entre tensões de fase. As entradas de tensão do equipamento são redes de resistências (não isoladas) e as entradas de corrente são isoladas da rede com transformadores de corrente de banda larga. As entradas de corrente 0-5 AAC ou 0-1 AAC, e as entradas de tensão 0-125 VAC / 0-250 VAC estão em conformidade com os requisitos para a categoria de medição CAT III. O PQRM5100 31... está disponível com as seguintes opções de saída: - 2 × 0-20 mA / 4-20 mA isoladas galvanicamente, escaláveis, saídas de corrente analógicas activas * - Comunicação MODBUS RTU com isolamento galvânico que permite a leitura de todos os valores de medição através da linha de comunicação, com um PLC ou com um PC *. 2 saídas de impulsos de energia / saídas de limite para comutação de limite e para tarefas de controlo simples. Os parâmetros de medição e de saída são configuráveis a partir do PC através da porta USB com a ajuda de um software de configuração de fácil utilização. O software de configuração é gratuito. O PQRM5100 31 ... tem duas versões de alimentação eléctrica 19-35 VAC / 25-50 VDC (PQRM5100 31 ...) ou 90-250 V AC/DC (PQRM5100 31 ... PS).
