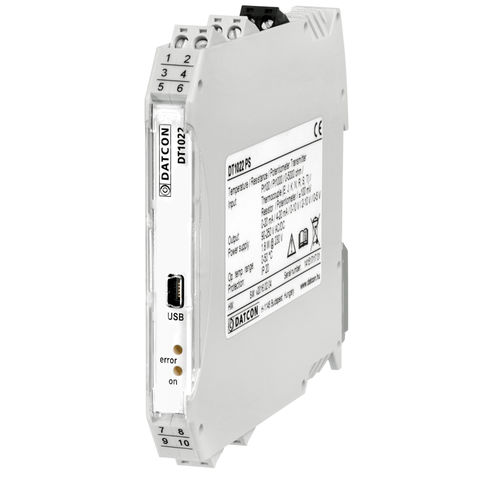

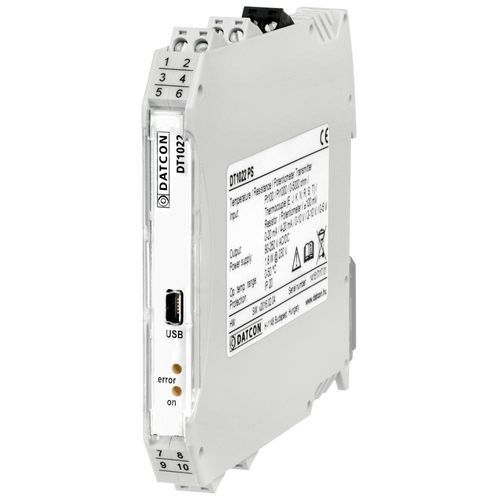

Transmissor de temperatura programável DT1022

para trilho DINtermopar tipo Stermopar tipo K

Quase todos os sensores de temperatura mais utilizados na indústria podem ser ligados ao DT1022... Transmissores de temperatura / resistência / potenciómetro: Sensores de termómetro de resistência Pt100, Pt1000 Termopares E, J, K, N, R, S, T transmissores lineares de resistência / potenciómetro fontes de tensão direta O dispositivo tem duas saídas *: 0 - 20 mA / 4 - 20 mA de corrente 0 - 5 V / 0 - 10 V / 2 - 10 V de tensão * apenas uma saída pode ser utilizada em simultâneo O DT1022 dispõe de um isolamento de 3 vias, ou seja, a entrada, a saída e a fonte de alimentação estão isoladas galvanicamente entre si. No caso de um sensor de temperatura Pt 100 / Pt 1000 e de termopares E, J, K, N, R, S, T, o sinal de saída é proporcional à temperatura medida, no caso de uma resistência à resistência medida, no caso de um potenciómetro, à posição do potenciómetro. Os sensores Pt100 / Pt 1000 podem ser ligados à entrada com 2 / 3 / 4 fios. No caso de ligação com 3 / 4 fios, a resistência dos fios de ligação não afecta a medição. Quando são ligados termopares, a compensação da junta fria pode ser implementada de duas formas: no caso de uma junção fria interna, o dispositivo mede a temperatura dos terminais do termopar, no caso de uma junção fria externa, um sensor Pt100 ou Pt1000 pode ser usado para medir a temperatura da junção fria externa e compensa a tensão térmica do termopar com estes. Os dispositivos também são adequados para medir a tensão direta na gama de -100 mV a +100 mV. Os parâmetros de funcionamento podem ser definidos e descarregados através de uma porta USB, utilizando um programa de configuração simples executado em
